تفاصيل المنتج:
|
| معدل البيانات: | 10 جرام | درجة الحرارة: | 0 درجة مئوية إلى 85 درجة مئوية |
|---|---|---|---|
| موصل: | LC | التطبيقات: | 10GBASE-SR / SW 10G إيثرنت |
| مزود الطاقة: | 3.3 فولت | مسافة: | 300 م |
| وسائط: | MMF | الطول الموجي: | 850 نانومتر |
| إبراز: | 300 متر الألياف SFP 850nm FTLX8571D3BNL,10G 300m الألياف SFP 850nm جهاز الإرسال والاستقبال,FTLX8571D3BNL SFP 850nm جهاز الإرسال والاستقبال |
||

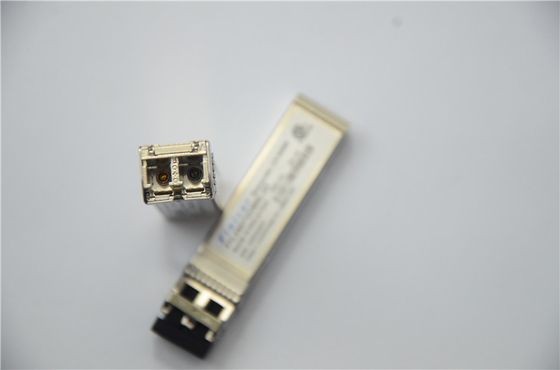

وحدة الإرسال والاستقبال الأصلية FTLX8571D3BNL 10G 300m الألياف SFP 850nm

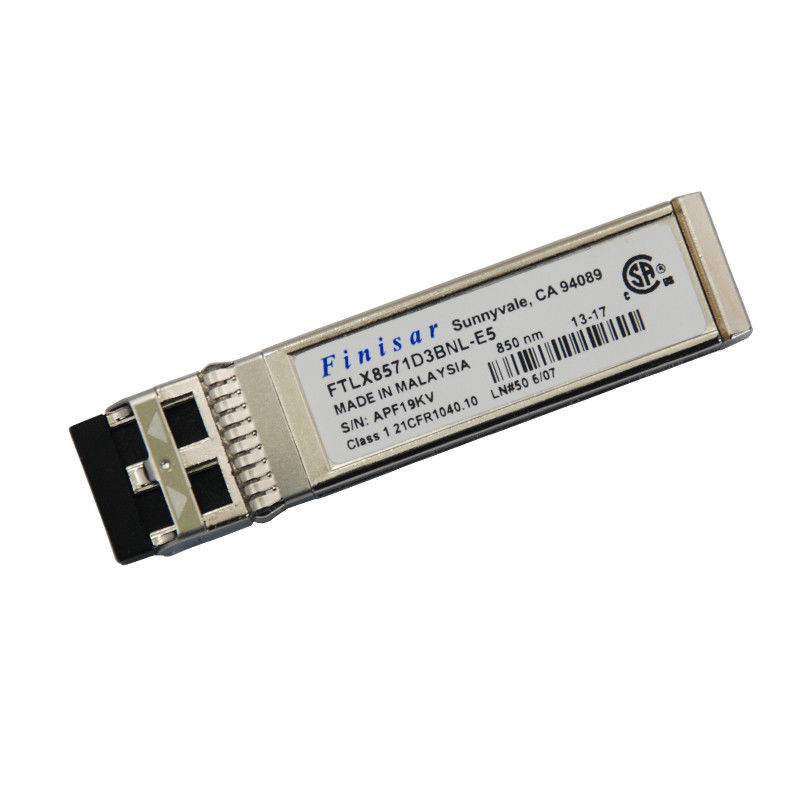

الوحدة الضوئية Finisar FTLX8571D3BNL 10G 300M Fiber SFP 850nm جهاز الإرسال والاستقبال
FTLX8571D3BCVبصريوحدةالأجنة:
بصمة SFP + قابلة للتوصيل الساخن
• يدعم معدل اختيار 1.25 جيجابت / ثانية أو 9.95 إلى 10.3 جيجابت / ثانية معدلات بت
• تبديد الطاقة <1W
• متوافق مع RoHS-6 (خالٍ من الرصاص)
• نطاق درجة الحرارة التجارية 0 درجة مئوية إلى 70 درجة مئوية
• مصدر طاقة فردي 3.3 فولت. • أقصى طول للوصلة 300 متر على 2000 ميجا هرتز - كم MMF
• ليزر 850nm VCSEL غير مبرد
• جهاز الاستقبال الحد من الواجهة الكهربائية
• موصل LC مزدوج الاتجاه. • وظائف تشخيص رقمية مدمجة.
التطبيقات
• شبكة إيثرنت 1000BASE-SX 1G
• 10GBASE-SR / SW 10G إيثرنت
وحدة الألياف 850nm 300mتخصيص
| نوع الألياف | MMF |
|
كونيكتور |
LC |
|
درجة حرارة التشغيل |
0 درجة مئوية إلى 85 درجة مئوية |
|
مسافة |
300 م |
|
معدل |
10G |
|
الطول الموجي |
850 نانومتر |
|
طلب |
10GBASE-SR / SW 10G إيثرنت |
| نسبة الانقراض البصري | 5.5 ديسيبل |
| تبديد الطاقة | <1 واط |
سمة من سماتFTLX8571D3BNL
Finisar FTLX8571D3BNL تدعم أجهزة الإرسال والاستقبال SFP + بروتوكول الاتصال التسلسلي ثنائي الأسلاك مثل
المحددة في SFF-8472.يرتبط ارتباطًا وثيقًا بـ E2 PROM المحدد في معيار GBIC ، بنفس الطريقة الكهربائية
تحديد.يوفر المعرف التسلسلي القياسي SFP + الوصول إلى معلومات التعريف التي تصف جهاز الإرسال والاستقبال
القدرات والواجهات القياسية والشركة المصنعة وغيرها من المعلومات.بالإضافة إلى ذلك ، توفر أجهزة الإرسال والاستقبال Finisar SFP +
واجهة مراقبة تشخيصية رقمية محسّنة ، والتي تتيح الوصول في الوقت الفعلي إلى معلمات تشغيل الجهاز مثل
درجة حرارة جهاز الإرسال والاستقبال ، تيار التحيز لليزر ، الطاقة الضوئية المرسلة ، الطاقة الضوئية المستلمة وإمدادات جهاز الإرسال والاستقبال
الجهد االكهربى.كما تحدد نظامًا متطورًا لأعلام الإنذار والتحذير ، والتي تنبه المستخدمين النهائيين عند تشغيل معين
المعلمات خارج النطاق الطبيعي المحدد في المصنع.يحدد SFF-8472 خريطة ذاكرة 256 بايت في E2 PROM
يمكن الوصول إليه عبر واجهة تسلسلية ثنائية الأسلاك على العنوان 8 بت 1010000X (A0h).واجهة مراقبة التشخيص الرقمي
يستخدم العنوان ذي 8 بت 1010001X (A2h) ، لذلك تظل خريطة ذاكرة المعرف التسلسلي المحددة في الأصل دون تغيير.ال
تتطابق الواجهة مع كل من مواصفات GBIC ومصدر SFP المتعدد ، وبالتالي فهي متوافقة تمامًا مع الإصدارات السابقة
اتفاق.تم وصف الواجهة الكاملة في ملاحظة تطبيق Finisar AN2030: "مراقبة التشخيص الرقمي
واجهة لأجهزة الإرسال والاستقبال الضوئية SFP ".
تتم مراقبة معلومات التشغيل والتشخيص والإبلاغ عنها بواسطة جهاز رقمي
وحدة التحكم في جهاز الإرسال والاستقبال التشخيصي (DDTC) داخل جهاز الإرسال والاستقبال ، والذي يتم الوصول إليه من خلال واجهة تسلسلية ثنائية الأسلاك.متى
يتم تنشيط البروتوكول التسلسلي ، يتم إنشاء إشارة الساعة التسلسلية (SCL ، Mod Def 1) بواسطة المضيف.ساعات الحافة الإيجابية
البيانات في جهاز الإرسال والاستقبال SFP في تلك الأجزاء من E2 PROM غير المحمية ضد الكتابة.ساعات الحافة السلبية
البيانات من جهاز الإرسال والاستقبال SFP.
إشارة البيانات التسلسلية (SDA ، Mod Def 2) ثنائية الاتجاه لنقل البيانات التسلسلية.المضيف
يستخدم SDA بالاشتراك مع SCL لتحديد بداية ونهاية تنشيط البروتوكول التسلسلي.يتم تنظيم الذكريات على شكل
سلسلة من كلمات البيانات 8 بت التي يمكن معالجتها بشكل فردي أو متسلسل.لمزيد من المعلومات ، يرجى الاطلاع على SFF-
وثائق 8472 ومذكرة تطبيق Finisar AN-2030.يرجى ملاحظة أن لوحة التقييم FDB-1027 متوفرة مع
برنامج Finisar ModDEMO الذي يتيح سهولة استخدام الاتصال عبر الواجهة التسلسلية المكونة من سلكين.
