تعمل تطبيقات السحابة والذكاء الاصطناعي على زيادة الطلب على معدلات بيانات تتجاوز 100 جيجابت/ثانية، والانتقال إلى التوصيلات البينية عالية السرعة ومنخفضة الطاقة التي تصل إلى 400 جيجابت/ثانية.تستجيب صناعة الألياف الضوئية من خلال تطوير معياري IEEE 400G Ethernet، وهما 400GBASE-SR4.2 و400GBASE-SR8، لدعم مساحة التطبيقات قصيرة المدى داخل مركز البيانات.ستتناول هذه المقالة بالتفصيل المعيارين والمقارنة بينهما.
400GBASE-SR4.2، أيضا يسمى400GBASE-BD4.2، عبارة عن حل متعدد الأوضاع مكون من 4 أزواج وطول موجتين يدعم الوصول إلى 70 مترًا (OM3) و100 مترًا (OM4) و150 مترًا (OM5).إنه ليس فقط المثال الأول لحل IEEE 802.3 الذي يستخدم أزواجًا متعددة من الألياف وأطوال موجية متعددة، ولكنه أيضًا أول معيار إيثرنت يستخدم طولين موجيين قصيرين لمضاعفة سعة الألياف متعددة الأوضاع من 50 جيجابت/ثانية إلى 100 جيجابت/ثانية لكل الفيبر.
يعمل 400GBASE-SR4.2 على نفس نوع الكابلات المستخدمة لدعم 40GBASE-SR4، و100GBASE-SR4، و200GBASE-SR4.ويستخدم الإرسال ثنائي الاتجاه على كل ألياف، حيث ينتقل كل طول موجي في اتجاهين متعاكسين.على هذا النحو، يكون كل موضع نشط في جهاز الإرسال والاستقبال بمثابة جهاز إرسال واستقبال، مما يعني أن 400GBASE-SR4.2 يحتوي على ثمانية أجهزة إرسال بصرية وثمانية أجهزة استقبال بصرية في تكوين بصري ثنائي الاتجاه.

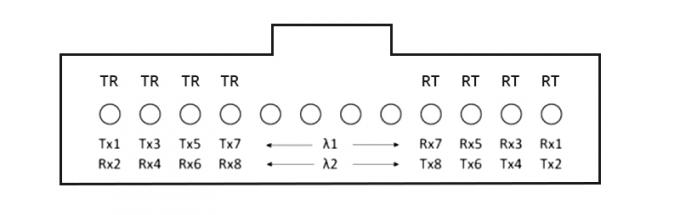

يظهر ترتيب المسار البصري على النحو التالي.تنقل المواضع الأربعة الموجودة في أقصى اليسار والمسمى TR الطول الموجي 850 نانومتر (850 نانومتر) وتستقبل الطول الموجي 910 نانومتر.على العكس من ذلك، فإن المواضع الأربعة الموجودة في أقصى اليمين والتي تحمل اسم RT تستقبل الطول الموجي α1 وترسل الطول الموجي α2.

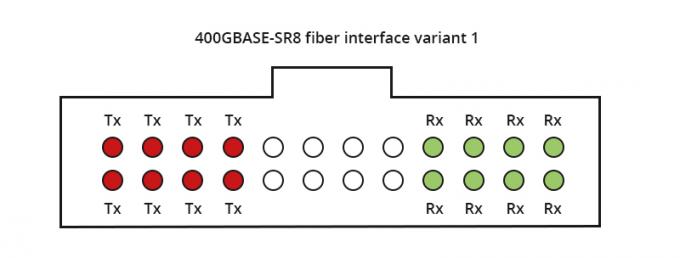

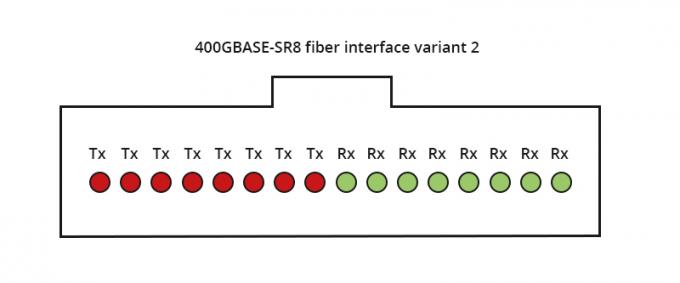

400GBASE-SR8هو حل متعدد الأوضاع مكون من 8 أزواج وطول موجي واحد يدعم الوصول إلى 70 مترًا (OM3) و100 مترًا (OM4 وOM5).إنها أول واجهة ألياف IEEE تستخدم ثمانية أزواج من الألياف.على عكس 400GBASE-SR4.2، فإنه يعمل عبر طول موجي واحد (850 نانومتر) مع دعم كل زوج للإرسال بسرعة 50 جيجابت/ثانية.بالإضافة إلى ذلك، فهي تحتوي على نوعين مختلفين من ترتيب المسار البصري.يستخدم أحد المتغيرات MPO المكون من 24 ليفًا، والذي تم تكوينه كصفين من 12 ليفًا، ويستخدم متغير الواجهة الآخر MPO-16 ذو صف واحد.
يوفر 400GBASE-SR8 مرونة في خلط الألياف مع تكوينات 50G/100G/200G.كما أنه يدعم الاختراق بسرعات مختلفة لتطبيقات مختلفة مثل الحوسبة والتخزين والفلاش ووحدة معالجة الرسومات وTPU.يمكن استخدام أجهزة الإرسال والاستقبال 400G-SR8 QSFP DD/OSFP كـ 400GBASE-SR8، 2x200GBASE-SR4، 4x100GBASE-SR2، 8x50GBASE-SR.
نظرًا لأن الحلول متعددة الأوضاع لشبكة 400G Ethernet، تشترك 400GBASE-SR4.2 و400GBASE-SR8 في بعض الميزات، ولكنها تختلف أيضًا في عدد من الطرق كما تمت مناقشته في القسم السابق.
ويبين الجدول التالي صورة واضحة لكيفية مقارنتها ببعضها البعض.
| 400GBASE-SR4.2 | 400GBASE-SR8 | |
|---|---|---|
| تحالف | إيي 802.3 سم | IEEE 802.3 سم (الاختراق: 802.3 سي دي) |
| أقصى مدى | 150 م فوق OM5 | 100 متر فوق OM4/OM5 |
| ألياف | 8 ألياف | 16 أليافًا (سلك تصحيح الشريط) |
| الطول الموجي | 2 أطوال موجية (850 نانومتر و910 نانومتر) | 1 الطول الموجي (850 نانومتر) |
| تقنية بيدي | يدعم | / |
| تنسيق تعديل الإشارة | إشارات PAM4 | إشارات PAM4 |
| الليزر | في سيسيل | في سيسيل |
| شكل عامل | QSFP-DD، OSFP | QSFP-DD، OSFP |
يعتبر 400GBASE-SR8 بسيطًا من الناحية الفنية ولكنه يتطلب سلك تصحيح شريطي يحتوي على 16 أليافًا.يتم تصنيعه عادةً باستخدام 8 أشعة ليزر VCSEL ولا يشتمل على أي علبة تروس، لذا تظل التكلفة الإجمالية للوحدات والألياف منخفضة.على النقيض من ذلك، يعتبر 400GBASE-SR4.2 أكثر تعقيدًا من الناحية الفنية، لذا فإن التكلفة الإجمالية للألياف أو الوحدات ذات الصلة أعلى، ولكنها يمكن أن تدعم مدى أطول.
بالإضافة إلى ذلك، يوفر 400GBASE-SR8 المرونة والكثافة الأعلى.وهو يدعم خلط الألياف بتكوينات 50G/100G/200G ومخرج مروحي بسرعات إدخال/إخراج مختلفة لمختلف التطبيقات.يمكن استخدام جهاز الإرسال والاستقبال 400G-SR8 QSFP-DD كـ 400GBASE-SR8، أو 2x200GBASE-SR4، أو 4x100GBASE-SR2، أو 8x50GBASE-SR.
مع استمرار تطور الألياف متعددة الأوضاع لتلبية المتطلبات المتزايدة للسرعة والسعة، يساعد كل من 400GBASE-SR4.2 و400GBASE-SR8 على تعزيز شبكة إيثرنت 400G وتوسيع نطاق روابط الألياف متعددة الأوضاع مما يضمن أيضًا جدوى الحلول البصرية لمختلف التطبيقات المطلوبة.
يوفر معيارا IEEE 802.3cm مسار تطور سلس لشبكة Ethernet، مما يعزز الخدمات والتطبيقات المستندة إلى السحابة.تشير التطورات المستقبلية إلى القدرة على دعم معدلات بيانات أعلى عند ترقيتها إلى المستوى التالي.ستستفيد صناعة مراكز البيانات من أحدث تقنيات الألياف متعددة الوسائط مثل ألياف OM5، وستستخدم أطوال موجية متعددة لنقل 100 جيجابت/ثانية و400 جيجابت/ثانية عبر الألياف على مسافة قصيرة تزيد عن 150 مترًا.
بعد الإطار الزمني 2021-2022، بمجرد توحيد معيار إيثرنت بسرعة 800 جيجابت/ثانية، يمكن أن يؤدي استخدام تقنية أكثر تقدمًا مع تشغيل بطول موجتين إلى إنشاء رابط رباعي أزواج بسرعة 800 جيجابت/ثانية.وفي الوقت نفسه، يمكن لطول موجي واحد أن يدعم وصلة مكونة من ثمانية أزواج بسرعة 800 جيجابت/ثانية.وبهذا المعنى، فإن 400GBASE-SR4.2 و400GBASE-SR8 يحددان وتيرة مستقبل واعد.
