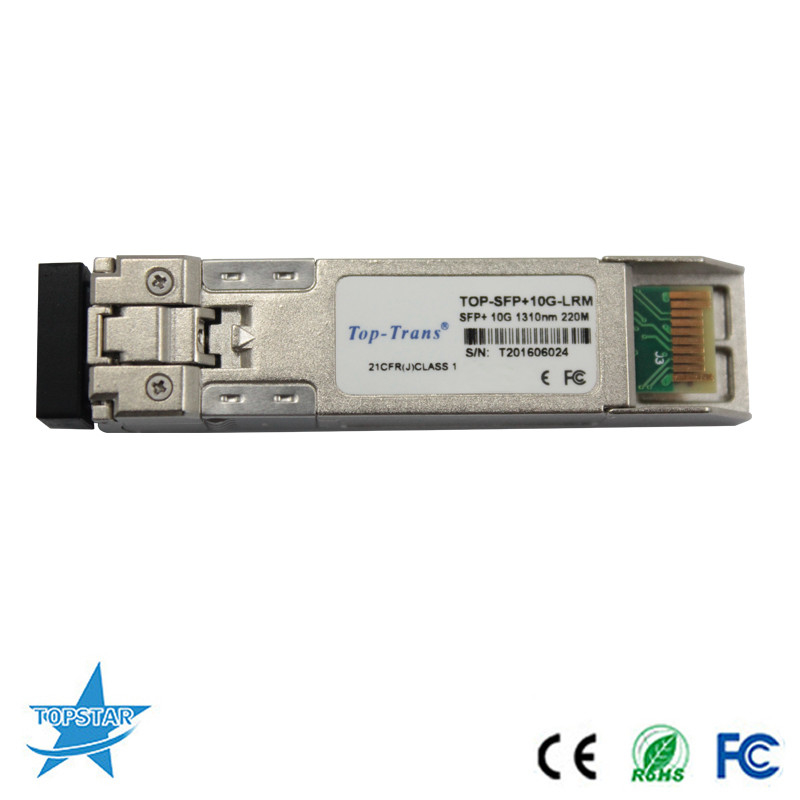

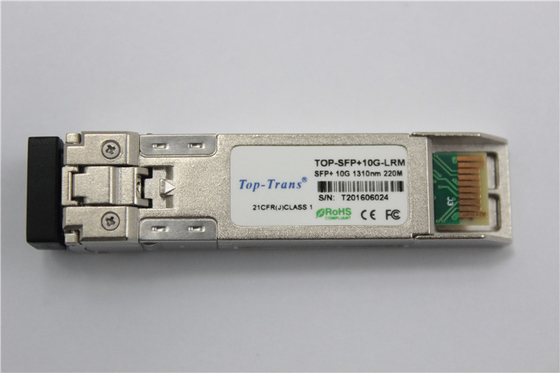

جهاز الإرسال والاستقبال البصري 10G Base LRM 220M MMF 1310nm SFP + الوحدة النمطية البصرية
ميزات الوحدة الضوئية 10G 220m MMF:
واجهة ضوئية تسلسلية بسرعة 10 جيجابت / ثانية متوافقة مع معيار 802.3aq 10GBASE-LRM
جهاز إرسال DFB 1310nm ، كاشف صور PIN
موصل مزدوج LC
حاوية معدنية ، لخفض الكهرومغناطيسي
واجهة كهربائية متوافقة مع SFF-8431
مواصفات 10 جيجابت "SFP +"
2-سلك واجهة لمواصفات الإدارة
متوافق مع SFF 8472
مصدر طاقة واحد 3.3 فولت
220M تراث OM1 MMF ناقل الحركة
نطاق درجة حرارة تشغيل العلبة: -5 درجة مئوية إلى 70 درجة مئوية
تطبيقات
10GBASE-LRM 10G إيثرنت
اساسي
متوافق مع SFF-8472 SFP + MSA.
متوافق مع SFP + SFF-8431 و SFF-8432.
متوافق مع 802.3ae 10GBASE-LRM.
متوافق مع RoHS
وظائف التشخيص الرقمي
تدعم أجهزة الإرسال والاستقبال TOPSTAR TOP-SFP + -10G-LRM بروتوكول الاتصال التسلسلي ثنائي الأسلاك على النحو المحدد في SFP
MSA1.
يوفر المعرف التسلسلي القياسي لـ SFP الوصول إلى معلومات التعريف التي تصف جهاز الإرسال والاستقبال
القدرات والواجهات القياسية والشركة المصنعة وغيرها من المعلومات.
بالإضافة إلى ذلك ، توفر أجهزة الإرسال والاستقبال TOPSTAR SFP + واجهة مراقبة تشخيصية رقمية فريدة من نوعها ،
والذي يسمح بالوصول في الوقت الفعلي إلى معلمات تشغيل الجهاز مثل درجة حرارة جهاز الإرسال والاستقبال وانحياز الليزر
التيار ، الطاقة الضوئية المرسلة ، الطاقة الضوئية المستقبلة والجهد الإمداد بجهاز الإرسال والاستقبال.كما تحدد أ
نظام متطور من أعلام الإنذار والتحذير ، والذي ينبه المستخدمين النهائيين عند معلمات تشغيل معينة
خارج النطاق الطبيعي المحدد في المصنع.
يحدد SFP MSA خريطة ذاكرة 256 بايت في EEPROM يمكن الوصول إليها عبر واجهة تسلسلية ثنائية الأسلاك على
عنوان 8 بت 1010000X (A0h). تستخدم واجهة المراقبة التشخيصية الرقمية عنوان 8 بت
1010001X (A2h) ، لذلك تظل خريطة ذاكرة المعرف التسلسلي المحددة أصلاً بدون تغيير.
تتم مراقبة معلومات التشغيل والتشخيص والإبلاغ عنها بواسطة جهاز إرسال واستقبال التشخيص الرقمي
جهاز التحكم (DDTC) داخل جهاز الإرسال والاستقبال ، والذي يتم الوصول إليه من خلال واجهة تسلسلية ثنائية الأسلاك.عندما المسلسل
تم تنشيط البروتوكول ، يتم إنشاء إشارة الساعة التسلسلية (SCL ، Mod Def 1) بواسطة المضيف.ساعات الحافة الإيجابية
البيانات في جهاز الإرسال والاستقبال SFP في تلك الأجزاء من E2PROM غير المحمية ضد الكتابة.السلبية
بيانات ساعات الحافة من جهاز الإرسال والاستقبال SFP.إشارة البيانات التسلسلية (SDA ، Mod Def 2) ثنائية الاتجاه للمسلسل
نقل البيانات.يستخدم المضيف SDA بالاشتراك مع SCL لتحديد بداية ونهاية تنشيط البروتوكول التسلسلي.
يتم تنظيم الذكريات كسلسلة من كلمات بيانات 8 بت التي يمكن معالجتها بشكل فردي أو متسلسل
10G SFP + 1310nm 220M مواصفات الوحدة البصرية
| نوع الألياف |
MMF |
| موصل |
LC |
| الليزر |
EML |
|
نطاق درجة حرارة تشغيل الحالة
|
-5 درجة مئوية إلى 70 درجة مئوية
|
|
درجة حرارة التخزين
|
-40- + 85
|
| نسبة الانقراض |
3.5 ديسيبل |
| شهادة |
م |
| مصدر طاقة واحد |
3.3 فولت |
التعليمات
س 1.هل أجهزة الإرسال والاستقبال الضوئية أصلية؟
A1.Yes ، جميع أجهزة الإرسال والاستقبال الضوئية لدينا أصلية 100٪!
Q2.How هل تضمن جودة SFP؟
A2. لدينا معدات الاختبار المهنية وفريق مراقبة الجودة.سيتم اختبار كل وحدة بالكامل بأداء مثالي قبل الشحن.
س 3.ماذا ستفعل إذا وجدت أن المنتج به أي مشكلة في الجودة؟
ج .3 نقوم بعمل نسخة احتياطية من كل عملية بيع بضمان استرداد الأموال بدون مخاطر!يمكنك الشراء بثقة من شركة بحسن نية تخدم عملائها لأكثر من 10 سنوات!حلمنا هو بناء مشروع مشهور 100 عام!
س 4.ما هي ميزة شركتك؟
سجلات تتبع ممتازة مع 12 عامًا باستمرار لا توجد مشكلة جودة رئيسية واحدة ،
أكثر من 20٪ نمو سنوي في المبيعات خلال الـ 12 عامًا الماضية.
تحتوي الأسهم على أكثر من 200000 جهاز إرسال واستقبال في أي وقت للتسليم الفوري
الضمان: 3 سنوات
س 5.هل لديك منها متوافقة؟
A5.Yes ، لدينا علامتنا التجارية الخاصة: Top-trans ، بما في ذلك 1X9 ، SFP ، XFP ، SFP + ، BIDI في جميع أنواع المواصفات.
س 6.العلامة التجارية التي يمكن أن تكون متوافقة مع وحدتك؟
HuaWei و HP و H3C و Juniper و Dell و Intel و Avago و Finisar إلخ
