تفاصيل المنتج:
|
| شكل عامل: | QSFP28 | معدل البيانات: | 100 جرام |
|---|---|---|---|
| مركز الطول الموجي: | 1310 نانومتر | مسافة الإرسال: | 2 كم |
| درجة حرارة: | 0 درجة مئوية ~ + 70 درجة مئوية | OEM أو ODM: | يدعم |
| وزن: | 0.06 كجم لكل قطعة | ضمان: | 3 سنوات |
| إبراز: | 2KM IR4 100G QSFP28 Module,CWDM4 1310nm Single Mode Transceiver,100G QSFP28 Module CWDM4 1310nm |
||

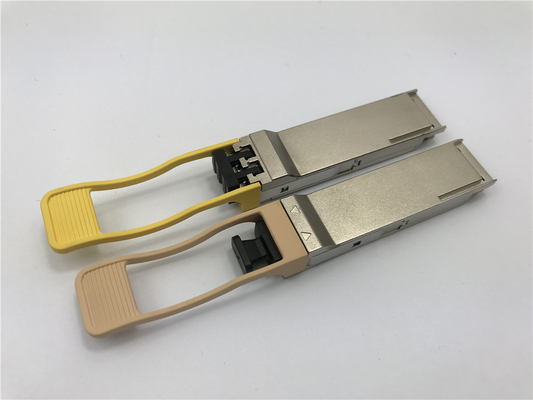

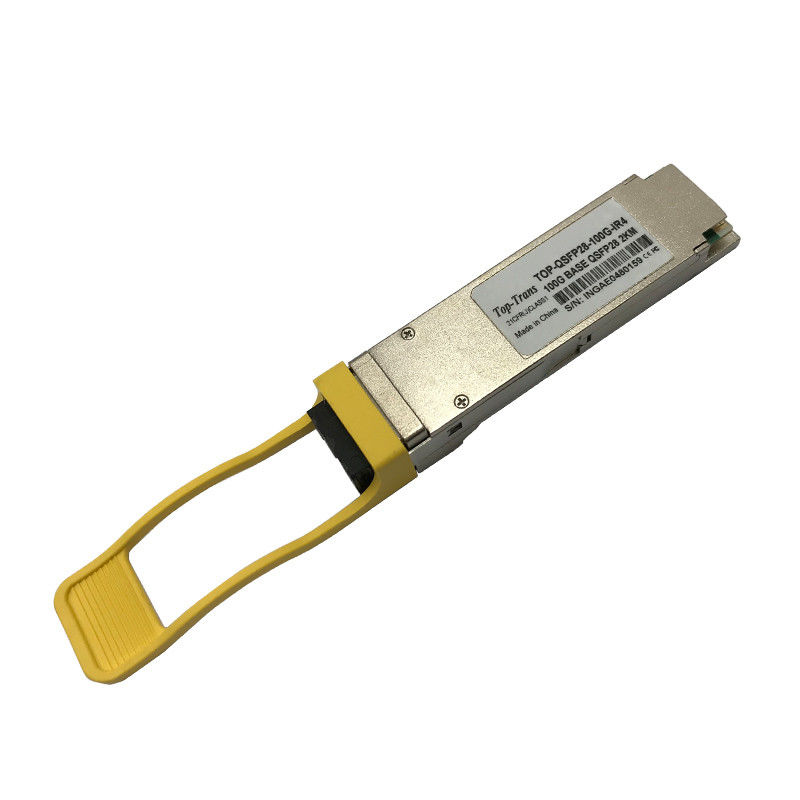

QSFP28 100G IR4 2KM CWDM4 1310nm مزدوج موصل LC وحدة الوضع الواحد
وحدة QSFP28 100G IR4
يحول هذا المنتج بيانات المدخلات الكهربائية ذات 4 قنوات بسرعة 100 جيجابت / ثانية إلى إشارات ضوئية CWDM (ضوء) ، عن طريق صفيف ليزر ردود الفعل الموزع (DFB) بأربعة أطوال موجية.يتم الجمع بين الضوء بواسطة أجزاء MUX كبيانات 100 جيجابت / ثانية ، منتشرة من وحدة الإرسال من SMF.تقبل وحدة الاستقبال إدخال الإشارات الضوئية CWDM بسرعة 100 جيجابت / ثانية ، وتقوم بإلغاء الإرسال المتعدد إلى 4 قنوات فردية 25 جيجابت / ثانية بطول موجة مختلف.يتم جمع كل ضوء طول موجي بواسطة صمام ثنائي ضوئي منفصل ، ثم يتم إخراجه كبيانات كهربائية بعد تضخيمه بواسطة TIA ومكبر صوت آخر.يوضح الشكل 1 مخطط الكتلة الوظيفية لهذا المنتج.
مطلوب مصدر طاقة فردي + 3.3 فولت لتشغيل هذا المنتج.كل من دبابيس إمداد الطاقة VccTx و VccRx متصلان داخليًا ويجب تطبيقهما بشكل متزامن.وفقًا لمواصفات MSA ، توفر الوحدة 7 دبابيس تحكم منخفضة السرعة في الأجهزة (بما في ذلك الواجهة التسلسلية ذات السلكين): ModSelL و SCL و SDA و ResetL و LPMode و ModPrsL و IntL.
المعلمات
| نوع الألياف | كابل أحادي الوضع |
| موصل | LC |
| الليزر و TIA | DFB و PIN |
| قوة تكساس | -6.5 إلى 2.5 ديسيبل ميلي واط |
| حساسية آر إكس | -11.5 إلى 2.5 ديسيبل ميلي واط |
| نسبة الانقراض | 3.5 ديسيبل |
| استهلاك الطاقة | 3.5 واط |
| مصدر طاقة واحد | 3.3 فولت |
مواصفات المنتج
التطبيقات
التعليمات
س 1.هل وحدات جهاز الإرسال والاستقبال لديك متوافقة مع Cisco؟
A1: نعم ، يمكن أن تتوافق أجهزة الإرسال والاستقبال Topstar مع Cisco.جميع منتجات Topstar's SFP متوافقة كزميل: Cisco و Nortel و Juniper و 3COM و H3C و Alcatel-lucent و FOUNDRY و D-Link و EXTREME و Ruijie و NETGEAR و ZTE و Enterasys و ZyXEL و Linksys و Ericsson و DCN و Allied و SMC ، Brocade ، Force10 ، Hirschmann ، Planet ، Adtran ، ASNTE ، Trendnet ، BDCOM ، BLADE ، BITWAY ، Telco ، Feixun ... إلخ.
س 2.كيف تعمل شركتك فيما يتعلق بمراقبة الجودة؟
ج 2: تم اختبار كل جهاز بصري فرديًا في مركز الاختبار الخاص بنا ، كما تم اختباره من أجل التوافق مع مجموعة متنوعة من العلامات التجارية المختلفة لمعدات الشبكة.
س 3.ما هي شروط التجارة؟
A3: المهلة الزمنية: نحتفظ بـ 40000 قطعة SFP في المخزون جاهزة للشحن.
مصطلح الدفع: T / T ، ويسترن يونيون ، Alipay ، Paypal ، L / C وما إلى ذلك للخيار الخاص بك.
س 4.ما هو نطاق درجة حرارة التشغيل للوحدات الضوئية؟
A4: نطاق درجة الحرارة التجارية (COM): 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت)
نطاق درجة الحرارة الممتد (EXT): - من 5 إلى 85 درجة مئوية (23 إلى 185 درجة فهرنهايت)
نطاق درجة الحرارة الصناعية (IND) :: - 40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
نطاق درجة حرارة التخزين: -40 إلى + 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
يمكننا توريد وفقا لطلبك.
