تفاصيل المنتج:
|
| معدل البيانات: | 10 جرام | درجة الحرارة: | -5 درجة مئوية إلى 70 درجة مئوية |
|---|---|---|---|
| موصل: | LC | التطبيقات: | 10G إيثرنت |
| مزود الطاقة: | 3.3 فولت | مسافة: | 10 كم |
| رقم الموديل: | FTLX1471D3BCL | الطول الموجي: | 1310 نانومتر |

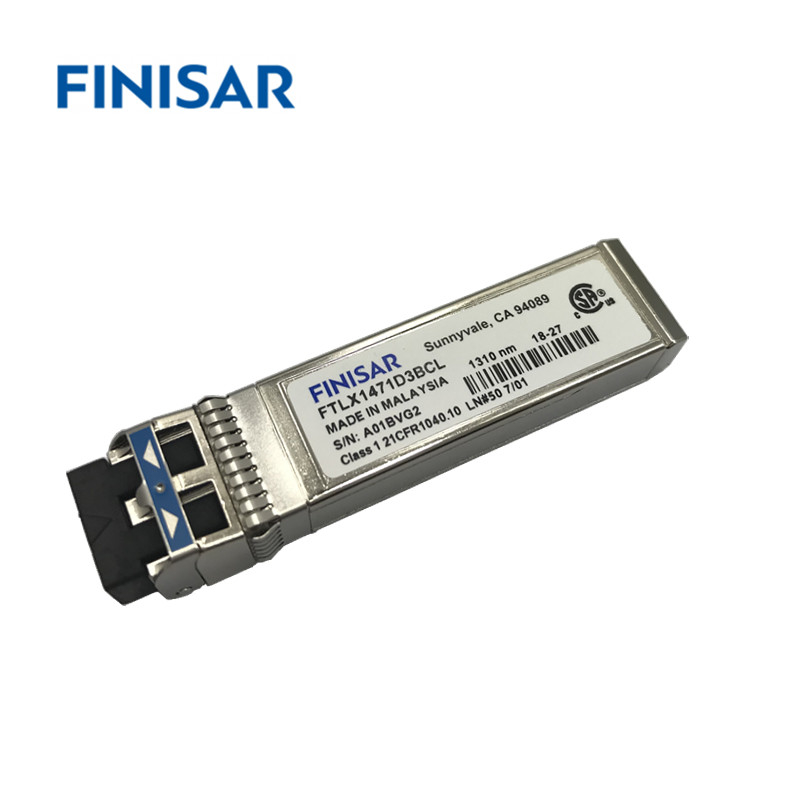

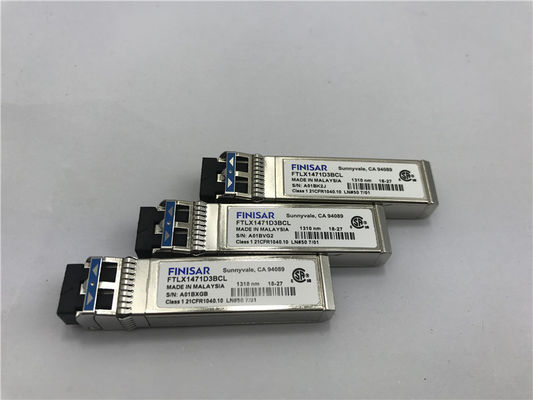

Finisar FTLX1471D3BCL Modules 10G Transceiver 10Km 1310nm SFP Fiber
FTLX1471D3BCL بصريوحدةالأجنة:
بصمة SFP + قابلة للتوصيل الساخن
• يدعم معدلات بت 9.95 إلى 10.5 جيجابت / ثانية *
• تبديد الطاقة <1W
• متوافق مع RoHS-6 (خالي من الرصاص)
• نطاق درجة الحرارة التجارية -5 درجة مئوية إلى 70 درجة مئوية
• مصدر طاقة واحد 3.3 فولت
• أقصى طول للوصلة 10 كيلو متر
• ليزر 1310nm DFB غير مبرد
• جهاز الاستقبال الحد من الواجهة الكهربائية
• موصل مزدوج LC
• وظائف التشخيص الرقمي المدمجة
التطبيقات
• 10GBASE-LR / LW 10G إيثرنت
• 1200-SM-LL-L 10G قناة ليفية
وظائف التشخيص الرقمي
تدعم أجهزة الإرسال والاستقبال Finisar FTLX1471D3BCL SFP + بروتوكول الاتصال التسلسلي ثنائي الأسلاك على النحو المحدد في SFP MSA1.هو - هي
يرتبط ارتباطًا وثيقًا بـ E2 PROM المحدد في معيار GBIC ، بنفس المواصفات الكهربائية.معيار SFP
يوفر المعرف التسلسلي الوصول إلى معلومات التعريف التي تصف قدرات جهاز الإرسال والاستقبال والواجهات القياسية ،
الشركة المصنعة ، وغيرها من المعلومات.بالإضافة إلى ذلك ، توفر أجهزة الإرسال والاستقبال Finisar SFP + مراقبة تشخيصية رقمية محسّنة
واجهة ، والتي تتيح الوصول في الوقت الحقيقي إلى معلمات تشغيل الجهاز مثل درجة حرارة جهاز الإرسال والاستقبال ، تيار تحيز الليزر ،
الطاقة الضوئية المنقولة ، والطاقة الضوئية المستقبلة والجهد الإمداد بجهاز الإرسال والاستقبال.كما أنها تحدد نظام إنذار متطور
وعلامات التحذير ، التي تنبه المستخدمين النهائيين عندما تكون معلمات تشغيل معينة خارج النطاق الطبيعي المحدد في المصنع.ال
يحدد SFP MSA خريطة ذاكرة بحجم 256 بايت في E2 PROM يمكن الوصول إليها عبر واجهة تسلسلية ثنائية الأسلاك على عنوان 8 بت
1010000X (A0h).تستخدم واجهة المراقبة التشخيصية الرقمية العنوان ذو 8 بت 1010001X (A2h) ، لذلك في الأصل
تظل خريطة ذاكرة المعرف التسلسلي المحددة بدون تغيير.الواجهة متطابقة ، وبالتالي فهي متوافقة تمامًا مع كليهما
مواصفات GBIC واتفاقية SFP متعددة المصادر.تم وصف الواجهة الكاملة في مذكرة تطبيق Finisar
AN2030: "واجهة مراقبة التشخيص الرقمي لأجهزة الإرسال والاستقبال الضوئية SFP".معلومات التشغيل والتشخيص هي
تتم مراقبتها والإبلاغ عنها بواسطة وحدة التحكم في جهاز الإرسال والاستقبال الرقمي للتشخيص (DDTC) داخل جهاز الإرسال والاستقبال ، والذي يتم الوصول إليه
من خلال واجهة تسلسلية ثنائية الأسلاك.عند تنشيط البروتوكول التسلسلي ، يتم إنشاء إشارة الساعة التسلسلية (SCL ، Mod Def 1) بواسطة
المضيف.تعمل بيانات الحافة الموجبة في جهاز الإرسال والاستقبال SFP في تلك الأجزاء من E2 PROM غير المكتوبة-
محمي.بيانات ساعات الحافة السلبية من جهاز الإرسال والاستقبال SFP.إشارة البيانات التسلسلية (SDA ، Mod Def 2) ثنائية الاتجاه لـ
نقل البيانات التسلسلي.يستخدم المضيف SDA بالاشتراك مع SCL لتحديد بداية ونهاية تنشيط البروتوكول التسلسلي.ال
يتم تنظيم الذكريات كسلسلة من كلمات بيانات 8 بت التي يمكن معالجتها بشكل فردي أو متسلسل.للمزيد من
المعلومات ، يرجى الاطلاع على وثائق SFP MSA 1،5 ومذكرة تطبيق Finisar AN-2030.يرجى ملاحظة هذا التقييم
تتوفر اللوحة FDB-1018 مع برنامج Finisar ModDEMO الذي يسمح بسهولة استخدام الاتصال عبر المسلسل المكون من سلكين
واجهه المستخدم
Finisar FTLX1471D3BCLمواصفات جهاز الإرسال والاستقبال البصري 10G
| نوع الألياف | SMF |
|
كونكتور |
LC |
|
درجة حرارة التشغيل |
-5 درجة مئوية إلى 70 درجة مئوية |
|
مسافه: بعد |
10 كم |
|
معدل |
10G |
|
جهد مزود الطاقة |
3.3 فولت |
|
طلب |
10G إيثرنت |
| نسبة الانقراض البصري | 3.5 ديسيبل |
