تفاصيل المنتج:
|
| منافذ القنوات الليفية: | 16 QSFP ports (64 total ports); 16 منفذ QSFP (إجمالي 64 منفذًا) ؛ E_Ports, F_Ports, | الحد الأقصى المعتمد: | 6,000 active nodes; 6000 عقدة نشطة 56 switches, 19 hops in Brocade Fabric OS® fabri |
|---|---|---|---|
| قابلية التوسع: | بنية نسيج كاملة مع 239 مفتاحًا كحد أقصى | وزن: | 3.56 كجم |
| درجة حرارة: | 0 درجة مئوية إلى 40 درجة مئوية (32 درجة فهرنهايت إلى 104 درجة فهرنهايت) | أنواع حركة البيانات: | مفاتيح قماشية تدعم الإرسال الأحادي |
| الحد الأقصى لحجم الإطار: | حمولة 2112 بايت | مخازن الإطار: | 8192 ريش لكل 64 منفذًا ، مخصصة ديناميكيًا |
| إبراز: | شفرة قناة ليفية DCX 8510,منفذ 64x 16 جرام بروكيد dcx 8510,64 منفذ 16 جرام بروكيد FC16-64 |
||

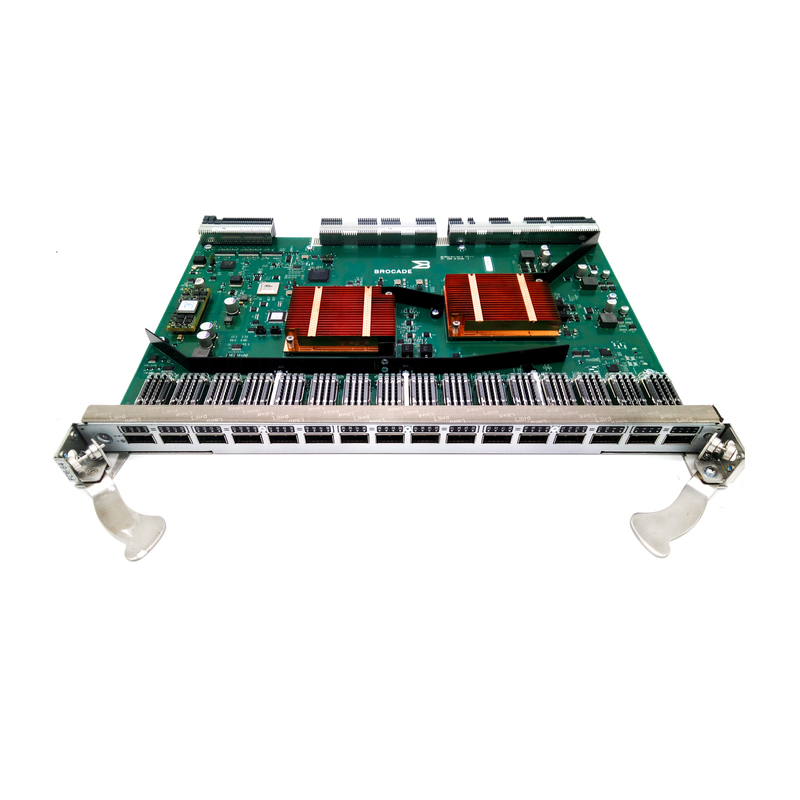

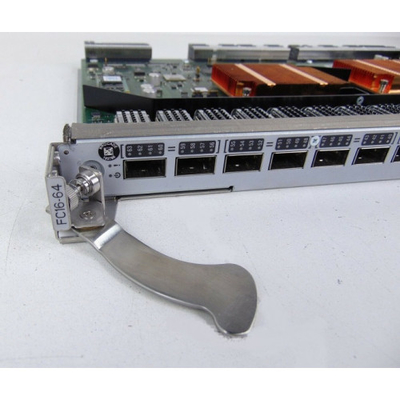

Brocade FC16-64 DCX 8510 64x Port 16g شفرة قناة ليفية عالية الكثافة
وحدة توسيع شفرة القناة الليفية FC16-64
وصف المنتج:
يشتمل Brocade FC16-64 على 16 منفذ QSFP مع كل واجهة منفذ فعلية تم تكوينها منطقيًا كمنفذ قناة ليفية 4 × 16 جيجابت في الثانية يتوافق مع مواصفات القناة الليفية 14.025 جيجابت في الثانية ، ويحافظ على دعم التوافق مع الأجيال السابقة من مواصفات القنوات الليفية - 8.5 جيجابت في الثانية و 4.25 جيجابت في الثانية.باستخدام QSFP عالية الكثافة ومنخفضة الطاقة للاتصال ، تتيح شفرة المنفذ Brocade FC16-64
دمج المنافذ الفعلية وتقليل الكابلات بنسبة 75 بالمائة ، مما يبسط إدارة الكابلات ويسهل من قابلية التوسع لزيادة مرونة الأعمال.
| الخصائص الرئيسية | هندسة النظم |
|
أنواع الوسائط
|
موصل QSFP من بروكيد قابل للتوصيل الساخن ؛4 × 16 جيجابت في الثانية SWL ، موصل كبل الشريط MPO 1 × 12 (66 م OM3 ، 100 م OM4 ؛ تدعم Brocade FC16-64 QSFPs فقط 4/8/16 جيجابت في الثانية [ليس 2 جيجابت في الثانية أو 10 جيجابت في الثانية]) |
|
تبديل زمن الوصول
|
زمن انتقال المنفذ المحول محليًا هو 700 نانوثانية ؛يبلغ زمن انتقال الشفرة إلى الشفرة 2.1 ميكرو ثانية ؛التشفير / الضغط 5.5 ميكرو ثانية لكل عقدة ؛يضيف تصحيح الخطأ الأمامي (FEC) 400 نانوثانية بين منافذ E_Ports (ممكّن افتراضيًا)
|
|
عرض النطاق الترددي الكلي للقناة الليفية |
512 جيجابت في الثانية (معدل البيانات)
|
| الطاقة القصوى | 118 واط عند ملؤها بالكامل بـ 16 معيار SWL QSFP ، 134 واط ، أقصى استهلاك للطاقة |
| اهتزاز | أثناء التشغيل: 0.5 جرام جيب ، 0.4 جرام عشوائي ، من 5 إلى 500 هرتز أثناء عدم التشغيل: 2.0 جرام جيب ، 1.1 جرام عشوائي ، 5 إلى 500 هرتز |
|
برامج الإدارة المدعومة |
HTTP ، SNMP v1 / v3 (FE MIB ، FC Management MIB) ، SSH ؛التدقيق ، سجل النظام ؛أدوات الويب المتقدمة من Brocade أو Brocade Network Advisor SAN Enterprise أو Brocade Network Advisor SAN Professional Plus ؛واجهة سطر الأوامر (CLI) ؛متوافق مع SMI-S ؛المجالات الإدارية؛تراخيص تجريبية لقدرات الوظيفة الإضافية
|
| حماية | تشفير AES-GCM-256 على ISLs ؛DH-CHAP (بين المفاتيح والأجهزة الطرفية) ، مصادقة تبديل FCAP ؛متوافق مع FIPS 140-2 L2 و HTTPS و IPsec وتصفية IP و LDAP مع IPv6 و OpenLDAP و Port Binding و RADIUS والتحكم في الوصول المستند إلى الدور (RBAC) والنسخ الآمن (SCP) و Secure RPC و SFTP و SSH v2 ، SSL ، Switch Binding ، TACACS + ، Trusted Switch |
|
التشخيص
|
مولد تدفق مدمج ، تشخيصات كابل ClearLink (لا يوجد دعم للاسترجاع الكهربائي / البصري) ، حركة مرور الارتباط / زمن الوصول / المسافة ؛POST والتشخيصات المضمنة عبر الإنترنت / دون الاتصال بالإنترنت ، بما في ذلك المراقبة البيئية ، FCping و Pathinfo (FC traceroute) ، انعكاس التدفق ، عارض الإطار ، إعادة تشغيل البرنامج الخفي غير المعطل ، انعكاس المنفذ ، مراقبة صحة البصريات ، مراقبة الطاقة (شفرات 16 جيجابت في الثانية فقط) ، RAStrace التسجيل ، واكتشاف إعادة التشغيل المتداول (RRD)
|
أقل استهلاك للطاقة
أجهزة الإرسال والاستقبال الضوئية Brocade 4 × 16 جيجابت في الثانية SWL المتوافقة مع القناة الليفية QSFP هي أجهزة إرسال واستقبال ضوئية رقمية قابلة للتبديل السريع وذات جهد منخفض (3.3 فولت) وتتوافق مع المواصفات الميكانيكية QSFP MSA (SFF-8436). FC16-64 مع كثافة عالية على أحدث طراز واستهلاك أقل للطاقة بنسبة 285 بالمائة من أربعة SFPs قياسية (1.4 وات مقابل 4 وات) ، وهو أقل سحب للطاقة من أي شفرة تبديل للقنوات الليفية.في الواقع ، لا يوفر جهاز Brocade DCX 8510 المليء بثمانية شفرات منافذ Brocade FC16-64 أعلى كثافة للمنافذ فحسب ، بل يسحب أيضًا 1902 واط فقط (0.19 واط / جيجابت في الثانية).يتطلب أقرب منتج تنافسي طاقة أكثر بنسبة 40 بالمائة
طاقة منافذ أقل بنسبة 25 في المائة.من خلال استخدام QSFPs الموفرة للطاقة ، مكنت Brocade مؤسسات تكنولوجيا المعلومات من تحقيق مستويات جديدة من توحيد البنية التحتية مع تقليل الاستهلاك الكلي للطاقة.
