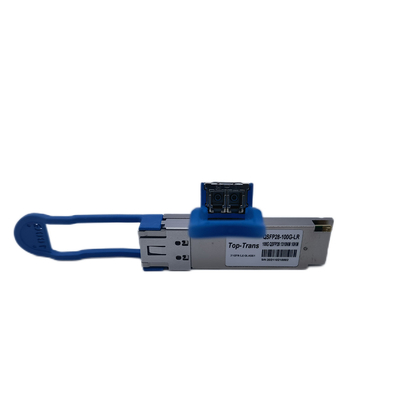

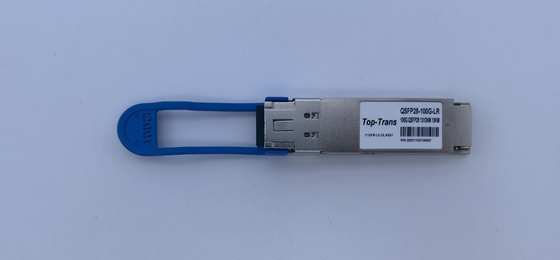

أريستاQSFP-100G-DRQSFP28 100G PAM4 بصريات لامدا أحادية 500M SMF LC دوبلكس

على مدار العشرين عامًا الماضية ، نما حجم مركز البيانات من مركز البيانات المحلي لخوادم 5K إلى مجموعة سحابية تضم أكثر من 100 ألف خادم.من خلال المحاكاة الافتراضية للشبكة ، يمكن لعدد أكبر من المؤسسات وضع التطبيق السحابي الأصلي على خوادم Cloud Cluster لتحسين قابلية تطوير النظام واستثمار أقل تكلفة وصيانة أبسط.لتحسين كفاءة الحوسبة والتخزين ، ستقوم تطبيقات السحابة الأصلية بتقسيم البرنامج إلى خدمات صغيرة متعددة وتوزيع الخدمة الصغيرة عبر حاويات مختلفة في مركز البيانات.تدفع الخدمات الموزعة الحاجة إلى مزيد من حركة البيانات بين الحاويات وتولد حركة مرور متفجرة بين الشرق والغرب.لتسهيل التوزيع السحابي ، تعمل شبكة مركز البيانات على تبسيط شبكة 3 Tiers في شبكة Spine-Leaf وتطور عرض النطاق الترددي من 10G إلى 25G / 100G حتى 400GBASE في الزاوية.

يلبي الجيل التالي من شبكة 400GBASE متطلبات الشبكة القوية من خلال

• تحليل البيانات الضخمة والتعلم الآلي للذكاء الاصطناعي

• الخوادم متعددة المنصات ذات الأداء العالي والمزيد من وحدات المعالجة المركزية / وحدة معالجة الرسومات (GPU) / I / O

• تسريع الشبكة بواسطة DPUs و Smart NIC من أجل HPC عالي الكثافة

• أحدث بنية شبكة تخزين جديدة تعتمد على وسائط تخزين NVMe

• استهلاك الطاقة الحرج والهندسة المبسطة

للانتقال من 100GBASE إلى 400GBASE ، سيستخدم مركز بيانات الجيل التالي على نطاق واسع بصريات QSFP28 100G PAM4 Single Lambda للتوصيل البيني ToR / Leaf.مقارنةً ببصريات QSFP28 100G CWDM4 و LR4 القديمة ، لم تعد بصريات QSFP28 100G PAM4 أحادية Lambda بحاجة إلى موجات mux / demux 4 * 25G NRZ إلى مسار بصري 100G ، وتبسيط تصميم هيكل البصريات QSFP28 100G وتقليل المكونات البصرية عالية التكلفة.تستخدم بصريات QSFP28 100G Single Lambda الإشارة الكهربائية القديمة 4 * 25G NRZ ولكنها تضيف شريحة DSP لتحويل 4 * 25G NRZ إلى إشارة ضوئية 1 * 100G PAM4 ويمكن ربطها بسهولة بموجة lambda الفردية دون صعوبة التحكم في الطول الموجي.

تستخدم بصريات QSFP28 100G PAM4 طولًا موجيًا واحدًا يبلغ 1310 نانومتر وتتيح التشغيل البيني مع 400GBASE أربعة بصريات قناة متوازية 1310 نانومتر عبر حل الاختراق.

يمكن توصيل أجهزة الإرسال والاستقبال QSFP28 100G DR1 المتوافقة مع Arista في أي منفذ Arista 100G QSFP.واجهة الموصل الكهربائي هي 4 * 25G NRZ ، مثل جميع وحدات QSFP28 100G القديمة الموجودة.ولكن ، ليس مثل الإشارة الضوئية 100G CWDM4 ، mux / demux 4 * 25G NRZ في ألياف واحدة ، تستخدم أجهزة الإرسال والاستقبال QSFP28 100G DR1 شريحة علبة تروس لتحويل الإشارات الكهربائية 4 * 25G NRZ إلى إشارة ضوئية 1 * 100G PAM4 والزوجين في الليزر أحادي الطول الموجي (أو "لامدا") للإرسال.نظرًا لتعديل بصري مختلف ، لن تعمل وحدات QSFP28 100G DR1 مع وحدة 100G CWDM4 lite القديمة.

تستخدم بصريات Top-Trans QSFP28 100G PAM4 DR1 إشارة لامدا مفردة تبلغ 50 جيجا بايت على طول موجة مركز 1310 نانومتر وتدعم أطوال الارتباط التي تصل إلى 500 متر عبر الألياف أحادية الوضع G.652.تستخدم بصريات Top-Trans QSFP28 100G PAM4 DR1 التعديل البصري PAM4 و FEC وهو متوافق تمامًا مع MSA QSFP28 100GBASE-DR.

دلائل الميزات

• متوافق مع QSFP28 MSA

• دعم معدل الباود 53.125 جيجابت في الثانية

• 100 جرام لامدا 100 جيجا بايت

• نقل يصل إلى 500 متر على الألياف أحادية الوضع (SMF) مع FEC

• درجة حرارة حالة التشغيل:0 - 70

• تعديل PAM4 ، إشارة كهربائية 4x25G PAM4 إلى ليزر 1x100G PAM4

• مصدر طاقة فردي + 3.3 فولت ، أقصى استهلاك للطاقة 4.5 وات

• درجة حرارة حالة التشغيل: 0 ~ 70 درجة مئوية

• متوافق مع RoHS

• قم بالتوصيل مع 400GBASE-DR4 PAM4 Optics عبر MTP / MPO Breakout Cable

طلب

• 100GBASE-DR إيثرنت

• 400GBASE-DR4 إلى 4 متوازي 100GBASE-DR

منصة متوافقة

Arista 7050X3، 7050X4، 7358X4، 7060X، 7260X، 7130، 7170، 7280R، 7280R3، 7300X، 7388X5، 7368X4، 7500R، 7500R3، 7800R3

المعلمات

التعليمات

• نحتاج إلى تقسيم المنفذ من 400G إلى 4x100G ما الذي يمكنك تقديمه؟

من أجل 400G إلى 4 * 100G ، نحن نقدم طول وصلة الألياف الفاصلة لـ DR-500M ، FR-2KM

QSFPDD-400G-DR4 مع 4 * QSFP28-100G-DR1

QSFPDD-400G-FR4 مع 4 * QSFP28-100G-FR1

عبر 8 نوى MTP / MPO إلى 4 من 2 نوى LC Duplex Breakout Cable

• هل يمكنني استخدام وحدة QSFP28 في Dell Z9000-ON

نعم ، يمكننا توفير توافق Dell ، والتعامل بشكل مثالي مع النظام الأساسي Dell S6000-ON و Z9000-ON وما إلى ذلك

• هل يمكن أن تعمل البصريات الخاصة بك مع QSFP28 CWDM4 lite؟

لا ، تعديلها البصري مختلف ، عندما يستخدم CWDM4 lite 4 * 25G NRZ ، لكن DR1 يستخدم 1 * 100G PAM4

• ماذا لو وجدت أن البصريات الخاصة بك لا تشبع مع وصلة الألياف الخاصة بنا ، هل تحدث خسائر فادحة في الإشارة؟

يتم إنتاج البصريات الخاصة بنا باستخدام مكونات جديدة جديدة من خلال التحكم الصارم في مراقبة الجودة على المعلمات واختبار الأداء بواسطة كاشف الخطأ ومخطط العين.نسبة التأهيل تزيد عن 99.9٪

في حالة حدوث أي عيوب في الجودة في الضمان ، فسنقوم بترتيب خدمة الاستبدال / الإصلاح على الفور
