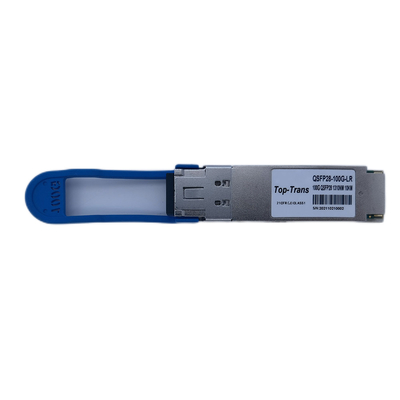

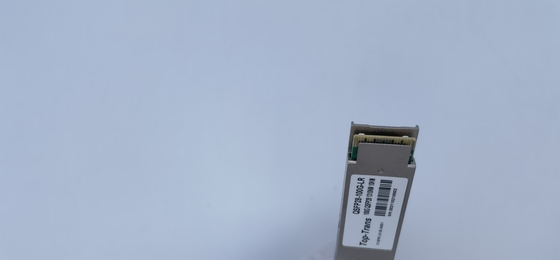

وحدة Arista QSFP28 100G PAM4 أحادية الطول الموجي بصريات 10 كم SMF LC مزدوج QSFP-100G-LR1

100G أحادية الطول الموجي هي التكنولوجيا الجديدة التي تم تطويرها لوحدات QSFP28 100G البصرية بواسطة مجموعة MSA، وهي مصممة لخفض تكاليف التشغيل المرتفعة للمشغلين الذين يستخدمون وحدات 100G SR4، LR4، CWDM4، و PSM4 الحالية. تستخدم 100G أحادية الطول الموجي تعديل PAM4 البصري لدمج إشارة كهربائية 4*25G NRZ في ليزر واحد 1*100G PAM4 أحادي الطول الموجي مع شريحة DSP. تبسط تعديل PAM4 أحادي الطول الموجي بشكل كبير تعقيد التجميع/الفصل وتدمج أربع إشارات 25G في رابط 100G وتخفض المكونات البصرية المكلفة.

تستخدم وحدات 100G أحادية الطول الموجي بصريات أحادية الطول الموجي 1310 نانومتر وتعديل PAM4 50GBaud، مما يتيح التوافق مع وحدات QSFP-DD 400G المماثلة. على سبيل المثال، تستخدم وحدات QSFP-DD PLR4 أربعة روابط متوازية لإشارة بصرية 1310 نانومتر 100G PAM4 50GBaud، ويمكن ربطها بأربع وحدات QSFP28 100G-LR أحادية الطول الموجي باستخدام كابلات الانقسام وتوفر انتقالًا سلسًا من 100G إلى 400G.

يمكن توصيل وحدات Arista المتوافقة QSFP28 100G LR1 في أي منفذ Arista 100G QSFP. واجهة الموصل الكهربائي هي 4 * 25G NRZ، وهي نفس جميع وحدات QSFP28 100G القديمة. ولكن، على عكس وحدات 100G LR4 التي تجمع أربع إشارات كهربائية 25G NRZ في ألياف واحدة، تستخدم وحدات QSFP28 100G LR1 شريحة مغير السرعة لتحويل الإشارات الكهربائية 4 * 25G NRZ إلى إشارة بصرية واحدة 1 * 100G PAM4 ودمجها في ليزر أحادي الطول الموجي (أو "الطول الموجي") للإرسال. نظرًا لاختلاف التعديل البصري، لن تعمل وحدات QSFP28 100G LR1 مع وحدات 100G LR4 القديمة.

تستخدم وحدات Top-Trans QSFP28 100G PAM4 LR1 إشارة أحادية الطول الموجي 50GBaud على طول موجي مركزي 1310 نانومتر وتدعم أطوال روابط تصل إلى 10 كم عبر ألياف أحادية الوضع G.652. تستخدم وحدات Top-Trans QSFP28 100G PAM4 LR1 تعديل PAM4 و FEC وهي متوافقة تمامًا مع MSA QSFP28 100GBASE-LR أحادية الطول الموجي. يمكن لوحدات QSFP28 100G PAM4 LR1 توسيع رابط الألياف لربط البنية التحتية القريبة في حدود 10 كم وهي مثالية لربط العمود الفقري بالمركز أو العمود الفقري/العمود الفقري أو DCI وما إلى ذلك لشبكات الحرم الجامعي ومراكز البيانات.

الميزات الرئيسية لوحدات QSFP28

• متوافقة مع QSFP28 MSA

• تدعم معدل الباود 53.125 جيجابت في الثانية

• 100G أحادية الطول الموجي 100GBASE-LR

• تصل إلى 10 كم إرسال على ألياف أحادية الوضع (SMF) مع FEC

• درجة حرارة تشغيل العلبة:0 - 70 درجة مئوية

• تعديل PAM4، إشارة كهربائية 4x25G PAM4 إلى ليزر 1x100G PAM4

• مزود طاقة واحد +3.3 فولت، أقصى استهلاك للطاقة 4.5 واط

• درجة حرارة تشغيل العلبة: 0~70 درجة مئوية

• متوافقة مع RoHS

• الربط مع وحدات 400GBASE-PLR4 PAM4 عبر كابل انقسام MTP/MPO

​

التطبيقلوحدات QSFP28

• 100GBASE-LR Ethernet​

• 400GBASE-PLR4 إلى 4 * 100GBASE-LR متوازية

​

​المنصة المتوافقةلوحدات QSFP28

Arista 7050X3، 7050X4، 7358X4، 7060X، 7260X، 7130، 7170، 7280R، 7280R3، 7300X، 7388X5، 7368X4، 7500R، 7500R3، 7800R3

المعلماتلوحدات QSFP28

الأسئلة الشائعةلوحدات QSFP28

• نحتاج إلى تقسيم المنفذ من 400G إلى 4x100G، ماذا يمكنك أن تقدم؟

​

بالنسبة لـ 400G إلى 4 * 100G، نقدم طول رابط الألياف المنقسم لـ DR-500M، FR-2KM، LR-10KM

QSFPDD-400G-PLR4 مع 4 * QSFP28-100G-LR1

QSFPDD-400G-FR4 مع 4 * QSFP28-100G-FR1

QSFPDD-400-DR4 مع 4 * QSFP28-100G-DR1

عبر كابل انقسام MTP/MPO بـ 8 نوى إلى 4 موصلات LC مزدوجة بـ 2 نوى

• هل يمكنني استخدام وحدة QSFP28 الخاصة بك في مفاتيح Brand CE16800؟

​
نعم، توافق العلامات التجارية هو الطلب الأكثر شيوعًا لعملائنا السابقين.
ستضمن وحداتنا البصرية العمل على مفاتيح Brand Cloud Engine.

​​

• هل يمكن لوحداتك البصرية أن تعمل مع QSFP28 LR4؟

​

لا، تعديلها البصري مختلف، حيث تستخدم LR4 إشارات 4 * 25G NRZ بينما تستخدم LR1 إشارة 1 * 100G PAM4

• ماذا لو وجدت أن وحداتك البصرية غير مرضية مع رابط الألياف الخاص بنا، وتحدث خسائر إشارة حرجة؟

​

يتم إنتاج وحداتنا البصرية باستخدام مكونات جديدة تمامًا من خلال مراقبة جودة صارمة على اختبارات المعلمات والأداء، على كاشف الأخطاء ورسم تخطيطي للعين. نسبة التأهيل تزيد عن 99.9٪

إذا حدثت أي عيوب جودة خلال فترة الضمان، فسنقوم بترتيب خدمة الاستبدال/الإصلاح على الفور
