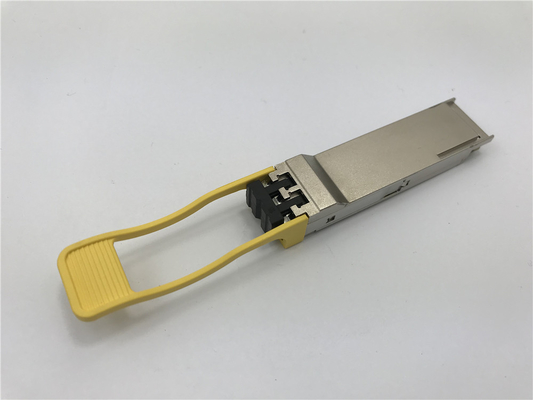

وحدة Arista XVR-10163-20 QSFP-100G-CWDM4 متوافقة 2KM SMF 100G QSFP28

في مركز البيانات ، يتوسع الاتصال البيني لشبكة 100G بسرعة في حجم السوق.يشتمل النوع الشائع لوحدة 100G QSFP28 على QSFP28 SR4 و QSFP28 LR4 و QSFP28 PSM4 و QSFP28 CWDM4 (FR4 / IR4) و QSFP28 PLR4.يوفر QSFP28 SR4 فقط رابط الألياف حتى 100 متر فوق MTP / MPO MMF ، يناسب فقط تطبيق In Rack أو عبر تطبيق Rack بين Server-TOR و LEAF.بالنسبة للبناء أو عبر المبنى أو الحرم الجامعي ، التي تزيد مساحتها عن 100 متر ، يجب أن تكون هناك أربعة أجهزة إرسال واستقبال أخرى ذات وضع فردي.ضمنها ، يوفر QSFP28 LR4 و QSFP28 PLR4 نقلًا يصل إلى 10 كم للتوصيل البيني لمسافات طويلة لمركز البيانات عالي النطاق (SPINE-CORE و CORE-METRO و CORE-EDGE) عندما يوفر QSFP28 CWDM4 و QSFP28 PSM4 نقل يصل إلى 2 كم كحل منخفض التكلفة بالنسبة لسيناريوهات نقل المسافة المتوسطة الصغيرة والمتوسطة لمركز البيانات (500 متر إلى 2 كم) لـ (LEAF-SPINE ، SPINE-CORE).

بالنسبة لمعظم التوصيل البيني لمركز البيانات (LEAF-SPINE-CORE) ، يتمتع الاتصال المتوسط ​​بطول 500 متر إلى 2 كيلومتر بأعلى شعبية ، مما يخلق طلبًا كبيرًا على أجهزة الإرسال والاستقبال QSFP28 CWDM4.تفضل المؤسسة QSFP28 CWDM4 بدلاً من QSFP28 PSM4 لأن CWDM4 mux / demux الممرات البصرية الثمانية في قناة ثنائية الاتجاه وتستخدم نظام كبلات LC ثنائي النواة بدلاً من PSM4 يستخدم 8 ممرات بصرية متوازية و 8 نوى نظام كبل MTP / MPO ، مما يوفر تكاليف باهظة على الكابلات الليفية عندما تتمتع مكونات CWDM4 بميزة التكاليف على حل PSM4 لنقل أكثر من 500 متر.

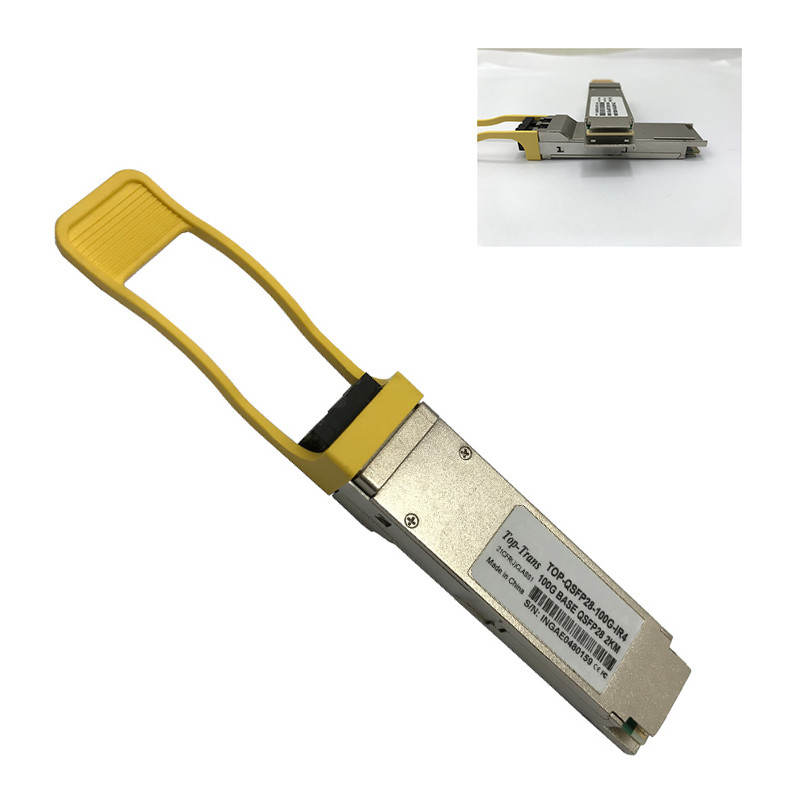

تم تصميم وحدة Top-Trans QSFP28 100G من أجل 100GBASE وهيكلة Infiniband.تستخدم وحدة QSFP28 CWDM4 جهاز إرسال CWDM DFB ومستقبل PIN لإنشاء اتصال 100 جيجابت عبر رابط الألياف عبر ما يصل إلى 2 كيلومتر في OS2 SMF.تتميز وحدة QSFP28 هذه بموصل LC مزدوج يمكن أن يتفاعل مع وحدة QSFP28 الأخرى المتوافقة مع MSA عن طريق الاتصال المباشر أو MSA SFP28 CWDM (1271 ، 1291 ، 1311 ، 1331 نانومتر) بواسطة وحدة CWDM MUX / DEMUX.هذه الوحدة النمطية QSFP28 متوافقة تمامًا مع MSA وتتميز بـ DOM / DDM عبر الإنترنت لمراقبة حالة العملية.يمكن برمجة وحدة QSFP28 هذه بالتوافق مع منافذ Arista Network QSFP28.

• متوافق مع QSFP28 MSA

• 4 ممرات CWDM تصميم MUX / DEMUX

• يدعم معدل البت الكلي 103.1 جيجابت / ثانية

• 100G CWDM4 MSA المواصفات الفنية Rev1.1

• نقل يصل إلى 2 كم على الألياف أحادية الوضع (SMF) مع FEC

• درجة حرارة علبة التشغيل: 0 إلى 70 درجة مئوية

• واجهة كهربائية 4x25G (OIF CEI-28G-VSR)

• أقصى استهلاك للطاقة 3.5 واط

• موصل LC مزدوج

• متوافق مع RoHS

منصة متوافقة

Arista 7050X3، 7050X4، 7358X4، 7060X، 7260X، 7130، 7170، 7280R، 7280R3، 7300X، 7388X5، 7368X4، 7500R، 7500R3، 7800R3

المعلمات

التعليمات

• هل يمكنني استخدام وحدة QSFP28 مع بصريات Arista الأصلية QSFP-100G-CWDM4؟

نعم ، يمكنه التعامل مع بصريات Arista

• ما هي شروط ضمان البصريات الخاصة بك؟

استبدال مجاني لمدة عام ، إصلاح مجاني لمدة 3 سنوات لعيوب الأجهزة غير البشرية

• ماذا لو وجدت أن البصريات الخاصة بك لا تشبع مع وصلة الألياف الخاصة بنا ، وتحدث خسائر فادحة في الإشارة؟

يتم إنتاج البصريات الخاصة بنا باستخدام مكونات جديدة جديدة من خلال التحكم الصارم في مراقبة الجودة على المعلمات واختبار الأداء من خلال كاشف الأخطاء ومخطط العين.نسبة التأهيل تزيد عن 99.9٪.في حالة حدوث أي عيوب في الجودة في فترة الضمان ، فسنقوم بترتيب خدمة الاستبدال / الإصلاح على الفور
