تفاصيل المنتج:
|
| مركز الطول الموجي: | 1271 و 1291 و 1311 و 1331 نانومتر | درجة الحرارة: | 0 درجة مئوية ~ + 70 درجة مئوية |
|---|---|---|---|
| مسافة الإرسال: | 2 كم | وزن: | 0.06 كجم لكل قطعة |
| بروتوكول: | التوافق مع QSFP28 MSA SFF-8665 | ضمان: | سنة واحدة |
| سحب اللون: | لون أخضر | ||
| إبراز: | وحدة INNOLIGHT TR-FC13T-NAM,CWDM4 IR4 100G QSFP28,وحدة 1310m 2km 100G QSFP28 |
||
جهاز الإرسال والاستقبال البصري INNOLIGHT TR-FC13T-NAM 100Gb QSFP28 CWDM4 IR4 1310m 2km
إنولايتTR-FC13T-NAM نظرة عامة على QSFP28 100G جهاز الإرسال والاستقبال البصري
جهاز الإرسال والاستقبال 100G QSFP28 مع أطوال موجية مركزية لقنوات CWDM الأربعة هي 1271 و 1291 و 1311 و 1331 نانومتر كأعضاء في شبكة الطول الموجي CWDM المحددة في ITU-T G.694.2.يحتوي على موصل LC مزدوج للواجهة الضوئية وموصل 38 سنًا للواجهة الكهربائية.لتقليل التشتت البصري في نظام المسافات الطويلة ، يجب استخدام الألياف أحادية الوضع (SMF) في هذه الوحدة.مطلوب FEC المضيف لدعم نقل الألياف حتى 2 كم.
يحول هذا المنتج بيانات المدخلات الكهربائية ذات 4 قنوات بسرعة 100 جيجابت / ثانية إلى إشارات ضوئية CWDM (ضوء) ، عن طريق صفيف ليزر ردود الفعل الموزعة 4 الطول الموجي (DFB).يتم الجمع بين الضوء بواسطة أجزاء MUX كبيانات 100 جيجابت / ثانية ، منتشرة من وحدة الإرسال من SMF.تقبل وحدة الاستقبال إدخال الإشارات الضوئية CWDM بسرعة 100 جيجابت / ثانية ، وتقوم بإلغاء الإرسال المتعدد إلى 4 قنوات فردية 25 جيجابت / ثانية بطول موجة مختلف.يتم جمع كل ضوء طول موجي بواسطة صمام ثنائي ضوئي منفصل ، ثم يتم إخراجه كبيانات كهربائية بعد تضخيمه بواسطة TIA ومكبر صوت آخر.يوضح الشكل 1 مخطط الكتلة الوظيفية لهذا المنتج.
سمات
• متوافق مع QSFP28 MSA
• 4 ممرات CWDM تصميم MUX / DEMUX
• يدعم معدل بت إجمالي 103.1 جيجابت / ثانية
• 100G CWDM4 MSA المواصفات الفنية Rev1.1
• نقل يصل إلى 2 كم على الألياف أحادية الوضع (SMF) مع FEC
• درجة حرارة علبة التشغيل: من 0 إلى 70 درجة مئوية
• واجهة كهربائية 4x25G (OIF CEI-28G-VSR)
• أقصى استهلاك للطاقة 3.5 واط
• موصل LC مزدوج
• متوافق مع RoHS
التطبيقات
• ربط مركز البيانات
• 100G إيثرنت
• وصلات Infiniband QDR و DDR
• شبكات المؤسسات
معلمات جهاز الإرسال والاستقبال البصري Intel QSFP28 100G:
| نوع الألياف | OS2 الألياف أحادية الوضع |
| موصل | LCموصل مزدوج |
| الطول الموجي للإرسال والاستقبال (نانومتر) | 1271 و 1291 و 1311 و 1331نانومتر |
| سحب لون علامة التبويب | لون أخضر |
| قوة تكساس | -6.5 إلى 2.5 ديسيبل |
| حساسية آر إكس | -10 ديسيبل |
| استهلاك الطاقة | 3.5 واط |
| أبعاد | (الارتفاع × العرض × العمق) ١٣،٥ × ١٨،٤ × ٧٢،٤ ملم |

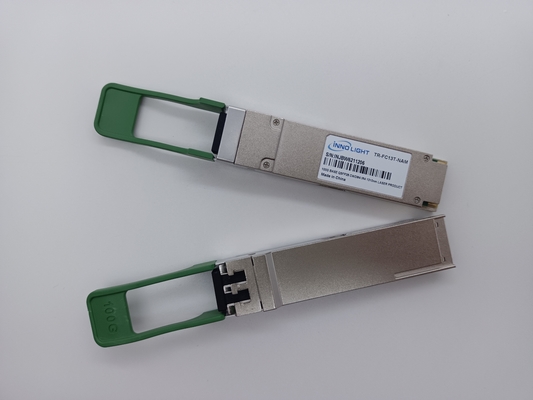

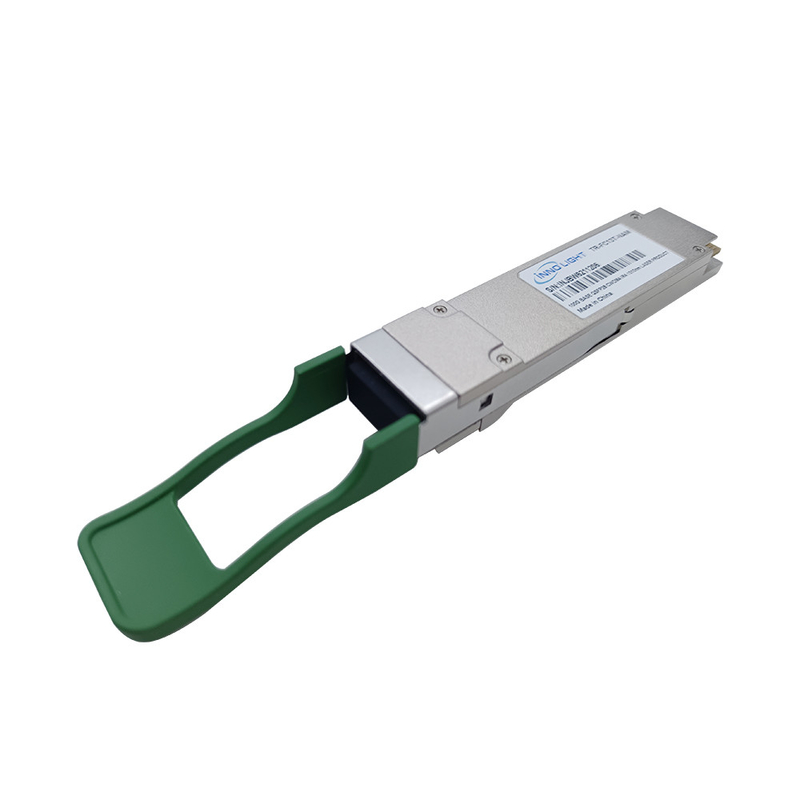

صور لـInnolight's QSFP28100G TR-FC13T-NAMجهاز الإرسال والاستقبال
التعليمات
س 1.هل وحدات جهاز الإرسال والاستقبال الخاصة بك متوافقة مع أي علامة تجارية؟
ج 1: نعم ، جميع العلامات التجارية Topstar's SFP متوافقة على النحو التالي: Nortel ، Juniper ، Alcatel-lucent ، FOUNDRY ،
شديد، Ruijie، NETGEAR، ZTE، Enterasys، ZyXEL، Linksys، Ericsson، DCN، Allied، SMC، Brocade، Force10، Hirschmann، Planet، Adtran، ASNTE، Trendnet، BDCOM، BLADE، BITWAY، Telco، D-Link، Feixun ... إلخ
س 2.كيف تعمل شركتك فيما يتعلق بمراقبة الجودة؟
A2: تم اختبار كل جهاز بصري فرديًا في مركز الاختبار الخاص بنا ، وتم اختباره أيضًا من أجل التوافق مع مجموعة متنوعة من العلامات التجارية المختلفة لمعدات الشبكة
س 3.ما هي شروط التجارة؟
A3: المهلة الزمنية: البصريات الأكثر شيوعًا في المخزون ، جاهزة للشحن.بعض البصريات المتخصصة وذات القيمة الأعلى لها مهلة قصيرة.
مصطلح الدفع: ويسترن يونيون ، تي / تي ، أليكسبريس escow ، غرام المال ، الدفع النقدي
الضمان: 3 سنوات
س 4.ما هو نطاق درجة حرارة التشغيل للوحدات الضوئية؟
A4: نطاق درجة الحرارة التجارية (COM): 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت)
نطاق درجة الحرارة الممتد (EXT): - من 5 إلى 85 درجة مئوية (23 إلى 185 درجة فهرنهايت)
نطاق درجة الحرارة الصناعية (IND) :: - 40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
نطاق درجة حرارة التخزين: -40 إلى + 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)
يمكننا توريد وفقا لطلبك.
