تفاصيل المنتج:
|
مركز الطول الموجي: | 1295 نانومتر إلى 1310 نانومتر | درجة حرارة: | 0 درجة مئوية ~ + 70 درجة مئوية |
---|---|---|---|
وزن: | 0.05 كجم / قطعة | أداء: | استشعار تلقائي لسرعات منافذ 8G و 16 G و 32G. |
نوع الكابل: | SMF | مسافة الكابل: | 25 كم |
موصل: | LC مزدوج الاتجاه المتوافق مع معايير الصناعة | متوافق: | بنفايات |
تسليط الضوء: | SFP + جهاز الإرسال والاستقبال XBR-000278,32 جيجابت / ثانية SFP + جهاز الإرسال والاستقبال,57-1000335-01 جهاز الإرسال والاستقبال |
بروكيد 57-1000335-01 FC SFP + جهاز الإرسال والاستقبال XBR-000278 32G ELWL 25Km لـ X6 G610 G620 G630
بروكيد 32 جيجابت / ثانيةELWLمواصفات جهاز الإرسال والاستقبال FC SFP
تم تحسين الطول الموجي الطويل الممتد (ELWL) SFP + من Brocade® 32G ، وهو جزء من عائلة Brocade لأجهزة الإرسال والاستقبال الضوئية ، لمخرج Brocade 32G ومنتجات التبديل.توفر أجهزة الإرسال والاستقبال الضوئية هذه معًا أداءً متطورًا ، مع توسيع اتصال مركز البيانات على مسافة 25 كم.يعمل جهاز الإرسال والاستقبال البصري هذا على الألياف أحادية الوضع ويستخدم موصل LC القياسي في الصناعة.
تتوافق الميزات التشخيصية لجهاز الإرسال والاستقبال البصري Brocade 32G ELWL SFP + مع SFF-8472 Rev.12.3 ، مما يوفر مراقبة في الوقت الفعلي لما يلي:
• الطاقة الضوئية المنقولة
• استقبال الطاقة الضوئية
• تيار تحيز الليزر
• درجة حرارة
• مصدر التيار
معلمات 32 جيجابت / ثانيةELWL وحدة الإرسال والاستقبال FC SFP:
أداء |
القناة الليفية: 8.5 جيجابت / ثانية ، 14.025 جيجابت / ثانية ، وسرعة خط 28.05 جيجابت / ثانية ، ازدواج كامل ؛ |
وسائط | موصل SFP + ، LC قابل للتوصيل على الساخن ومعايير الصناعة ؛ELWL 25 كم ؛مسافة لا تقل عن 10 كم المطلوبة.يستهدف جهاز الإرسال والاستقبال هذا التطبيقات بعيدة المدى التي تحتوي على أجهزة إرسال عالية القدرة.يلزم توهين ~ 6 ديسيبل لاختبار الاسترجاع |
معايير التشغيل |
الإرسال (Tx): • الطول الموجي: 1295 نانومتر إلى 1310 نانومتر • متوسط الطاقة: +2.0 ديسيبل ميلي واط إلى +7.0 ديسيبل ميلي واط • RIN: −130 ديسيبل / هرتز كحد أقصى. • خسارة العودة البصرية: 26 ديسيبل دقيقة. • OMA: +2.0 ديسيبل ميلي واط إلى +7 ديسيبل ميلي واط
تلقي (Rx): • متوسط الطاقة: 2 ديسيبل ميلي واط كحد أقصى. • خسارة العودة البصرية: 26 ديسيبل دقيقة. • الحساسية غير المجهدة: 41 µW ، 13.9 ديسيبل ميلي واط |
مقاس |
العرض: 14.81 ملم (0.58 بوصة) الارتفاع: 11.90 ملم (0.47 بوصة) العمق: 56.50 ملم (2.22 بوصة) |
درجة حرارة التخزين | 40 درجة مئوية إلى + 85 درجة مئوية (من -40 درجة فهرنهايت إلى + 185 درجة فهرنهايت) |
تبديد الطاقة | 1.5 واط |

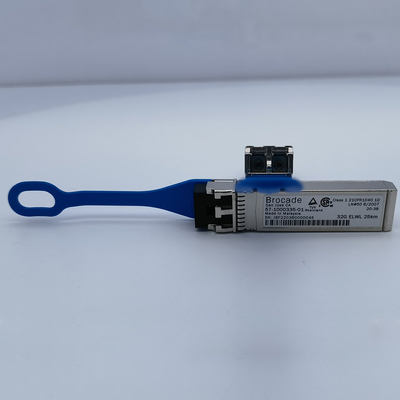

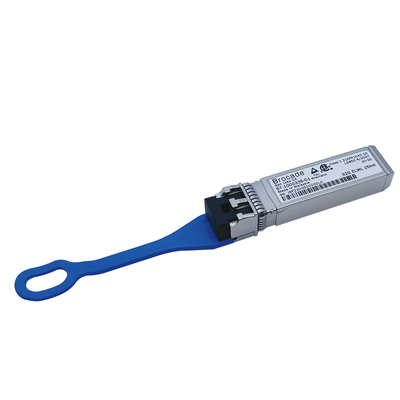

صور لـبروكيد32Gb / s ELWL FC SFP جهاز الإرسال والاستقبال
التعليمات
س 1.باستثناء هذا الديباج32 جيجابت / ثانية SW FC SFPالوحدات الضوئية لجهاز الإرسال والاستقبال ، ما الذي يمكنك تقديمه أيضًا من Brocade sfp؟
A1: الرجاء التحقق من النموذج أدناه للوحدة البصرية Brocade التي يمكننا تقديمها ؛
معدل البيانات |
وصف
|
تصنيع
رقم القطعة
|
ترتيب الديباج
رقم القطعة
|
4x32G FC QSFP +
|
SWL
|
57-1000351-01
|
XBR-000275 (عبوة واحدة)
|
4x32G FC QSFP + |
SWL
|
57-1000490-01
|
XBR-000475 (عبوة واحدة)
|
4x32G FC QSFP + |
2 كم
|
57-1000480-01
|
XBR-000285 (عبوة واحدة)
|
64G FC SFP + |
SWL
|
57-1000495-01
|
XBR-000462 (عبوة واحدة)
XBR-000463 (8 عبوات)
|
64G FC SFP + |
LWL - 10 كم
|
57-1000496-01
|
XBR-000468 (عبوة واحدة)
XBR-000469 (8 عبوات)
|
64G FC SFP + |
ELWL - 25 كم
|
57-1000497-01
|
XBR-000466 (عبوة واحدة)
|
32G FC SFP +
|
SWL
|
57-1000333-01
|
XBR-000212 (عبوة واحدة)
XBR-000213 (8 عبوات)
|
32G FC SFP + |
SWL
|
57-1000485-01
|
XBR-000412 (عبوة واحدة)
XBR-000413 (8 عبوات)
|
32G FC SFP + |
LWL - 10 كم
|
57-1000332-01
|
XBR-000238 (عبوة واحدة)
XBR-000239 (8 عبوات)
|
32G FC SFP + |
LWL - 10 كم
|
57-1000486-01
|
XBR-000438 (عبوة واحدة)
XBR-000439 (8 عبوات)
|
32G FC SFP + |
ELWL - 25 كم
|
57-1000355-01
|
XBR-000278 (عبوة واحدة)
|
32G FC SFP + |
ELWL - 25 كم
|
57-1000494-01
|
XBR-000478 (عبوة واحدة)
|
32G FC SFP + |
ELWL - 25 كم
|
57-1000498-01
|
XBR-000479 (عبوة واحدة)
|
16G FC SFP +
|
SWL
|
57-0000088-01
|
XBR-000192 (عبوة واحدة)
XBR-000193 (8 عبوات)
|
16G FC SFP +
|
SWL
|
57-1000487-01
|
XBR-000492 (عبوة واحدة)
XBR-000493 (8 عبوات)
|
16G FC SFP +
|
LWL - 10 كم |
57-0000089-01
|
XBR-000198 (عبوة واحدة)
XBR-000199 (8 عبوات)
|
16G FC SFP +
|
LWL - 10 كم |
57-1000488-01
|
XBR-000498 (عبوة واحدة)
XBR-000499 (8 عبوات)
|
16G FC SFP +
|
ELWL - 25 كم |
57-1000262-01
|
XBR-000258 (عبوة واحدة)
|
16G FC SFP +
|
ELWL - 25 كم |
57-1000489-01
|
XBR-000458 (عبوة واحدة)
|
8G FC SFP +
|
SWL
|
57-1000117-01
|
XBR-000163 (عبوة واحدة)
XBR-000164 (8 عبوات)
|
8G FC SFP + | LWL - 10 كم |
57-1000027-02
|
XBR-000153 (عبوة واحدة)
XBR-000172 (8 عبوات)
|
8G FC SFP + | ELWL - 25 كم |
57-0000080-01
|
XBR-000174 (عبوة واحدة)
|
Q2: هل هذا جهاز الإرسال والاستقبال الأصلي Brocade Original 32G ELWL FC SFP +؟
ج 2: نعم ، Topstar هو الموزع الرئيسي لشركة Brocade في الصين ، نحن نبيع العلامة التجارية SFP منذ عام 2006 ولا نبيع أبدًا عناصر مزيفة أو نسخًا للعلامة التجارية.
Q3: هل يوفر SFP الخاص بك ضمانًا للجودة؟
A3: بالنسبة لـ brocade SFP ، نقدم ضمانًا لمدة سنة واحدة.أي مشكلة في الجودة ، فإننا سوف تحل محل لك ؛
Q4: هل يمكنك إرسال وحدة SFP إلى مكاني؟وكم من الوقت يستغرق؟
A4: نعم ، يمكننا توفير الشحن من الباب إلى الباب عبر الخدمات اللوجستية DHL و FEDEX و Aramex و UPS وغيرها.
تستغرق اللوجيستية السريعة عمومًا من 5 إلى 12 يومًا لتصبح عالمية.
