تفاصيل المنتج:
|
| مركز الطول الموجي: | 840 إلى 860 نانومتر | درجة حرارة: | 0 درجة مئوية ~ + 70 درجة مئوية |
|---|---|---|---|
| وزن: | 0.05 كجم / قطعة | أداء: | استشعار تلقائي لسرعات منافذ 64G و 32G و 16G. |
| نوع الكابل: | MMF | مسافة الكابل: | 100 م |
| موصل: | LC مزدوج الاتجاه المتوافق مع معايير الصناعة | متوافق: | بنفايات |
| إبراز: | Brocade QSFP + وحدة الإرسال والاستقبال,100M QSFP + وحدة الإرسال والاستقبال,57-1000294-01 وحدة الإرسال والاستقبال |
||
Brocade FC32-64 XBR-000245 57-1000294-01 4 × 16G SWL 100 M FC QSFP + SWL وحدة الإرسال والاستقبال
بروكيد 4 × 16جيمواصفات جهاز الإرسال والاستقبال FC SFP + SWL
Brocade 4 × 16 GFC SWL QSFPs هي أجهزة إرسال واستقبال ضوئية رقمية للتشخيص الرقمي ذات الجهد المنخفض وقابلة للتبديل أثناء التشغيل ، وهي تدعم الروابط التسلسلية عالية السرعة عبر الألياف الضوئية متعددة الأوضاع بمعدلات إشارة تصل إلى 14.025 جيجابت في الثانية.تتوافق مع المواصفات الميكانيكية QSFP MSA (SFF-8436).
تعد أجهزة Brocade 4 × 16 GFC SWL QSFPs متعددة التصنيفات 850 نانومتر QSFP تتوافق مع مواصفات القناة الليفية 14.025 جيجابت في الثانية.تشمل مميزات المنتج ما يلي:
• جهاز إرسال VCSEL متعدد الأوضاع 850 نانومتر
• ميزات التشخيص وفقًا لـ SFF-8472 "واجهة المراقبة التشخيصية لأجهزة الإرسال والاستقبال البصرية"
توفير المراقبة في الوقت الحقيقي لما يلي:
- القدرة الضوئية المنقولة
- استقبال الطاقة الضوئية
- تيار تحيز الليزر
- درجة حرارة
- مصدر التيار
• موصل كابل الشريط 1 × 12 MTP القياسي في الصناعة
• وصلة بطول 100 متر على ألياف OM4
• IEC 60825-1 الفئة 1 / CDRH من الفئة 1 ليزر ، آمن على العين
• الامتثال لتوجيه القيود المفروضة على المواد الخطرة (RoHS)
يسلط الضوء
• توفير موثوقية عالية للنظام من خلال عمليات التأهيل والاعتماد الصارمة
• الاستفادة من معلمات التصميم الفريدة لتوفير أعلى أداء مع مفاتيح Brocade والأنظمة الأساسية الرائدة في الصناعة
• يساعد على التخلص من المشكلات المتعلقة بعدم توافق جهاز الإرسال والاستقبال ، مما يقلل من وقت التوقف عن العمل وتكاليف الدعم
• يساعد على التخلص من المشكلات الناتجة عن تغييرات التصميم غير المتوقعة ، مما يوفر توافقًا شاملاً ومستمرًا
• تحسين الاتصال بمنصات Brocade لتمكين أقصى مسافة للكبل
• توفير الدعم للارتباطات البينية عالية الإنتاجية (ICLs)
طلب رقم الجزء
•XBR-000245
معلمات لـ4x16جيFC SFP + SWLوحدة الإرسال والاستقبال:
| أداء | القناة الليفية: سرعة خط 4 × 14.025 جيجابت في الثانية ، ازدواج كامل |
| وسائط | قابل للتوصيل على الساخن ، ومعيار الصناعة ، وقابل للتوصيل رباعي الشكل صغير الحجم (QSFP) ، وموصل كبل الشريط MTP 1 × 12 ، وطول موجي قصير (SWL) |
| معايير التشغيل |
الإرسال (Tx): الطول الموجي: 840 إلى 860 نانومتر العرض الطيفي: 0.50 نانومتر متوسط الطاقة: −7.6 إلى +2.4 ديسيبل لكل قناة رين: −128 ديسيبل / هرتز كحد أقصى خسارة العودة البصرية: 12 ديسيبل كحد أقصى OMA: −2.5 إلى +3 ديسيبل لكل قناة
تلقي (Rx): الطول الموجي: 840 إلى 860 نانومتر متوسط الطاقة: 2.4 ديسيبل ميلي واط كحد أقصى لكل قناة خسارة العودة البصرية: −12 ديسيبل دقيقة SRS OMA: −10 ديسيبل كحد أقصى لكل قناة 3 ديسيبل كحد أقصى: 18 جيجا هرتز |
| مقاس |
العرض: 18.35 ملم (0.72 بوصة) الارتفاع: 12.67 ملم (0.50 بوصة) العمق: 71.00 ملم (2.82 بوصة) |
| درجة حرارة التخزين | 40 درجة مئوية إلى + 85 درجة مئوية (من -40 درجة فهرنهايت إلى + 185 درجة فهرنهايت) |
| تبديد الطاقة | 1.5 واط |

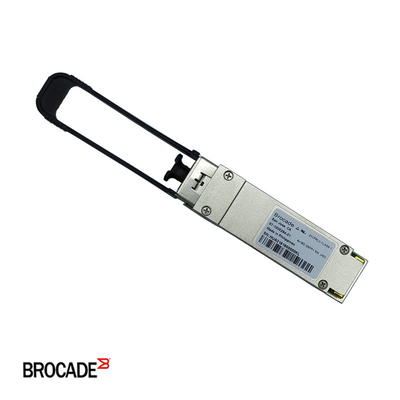

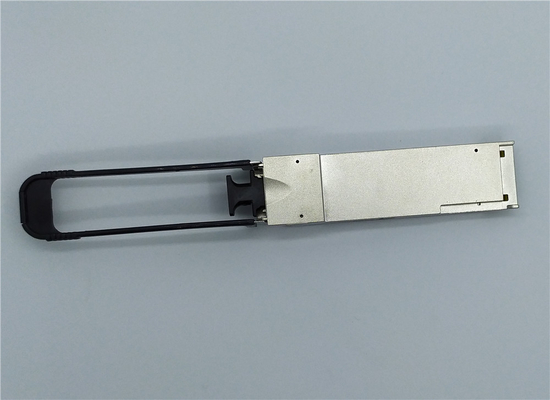

صور لـبروكيد4x16جيFC SFP + SWLجهاز الإرسال والاستقبال
التعليمات
س 1.باستثناء هذا الديباج4x16جي الوحدات البصرية FC SFP + جهاز الإرسال والاستقبال ، ما الذي يمكنك تقديمه أيضًا من Brocade sfp؟
A1: الرجاء التحقق من النموذج أدناه للوحدة البصرية Brocade التي يمكننا تقديمها ؛
| معدل البيانات |
وصف
|
تصنيع
رقم القطعة
|
ترتيب الديباج
رقم القطعة
|
|
4x32G FC QSFP +
|
SWL
|
57-1000351-01
|
XBR-000275 (عبوة واحدة)
|
| 4x32G FC QSFP + |
SWL
|
57-1000490-01
|
XBR-000475 (عبوة واحدة)
|
| 4x32G FC QSFP + |
2 كم
|
57-1000480-01
|
XBR-000285 (عبوة واحدة)
|
| 64G FC SFP + |
SWL
|
57-1000495-01
|
XBR-000462 (عبوة واحدة)
XBR-000463 (8 عبوات)
|
| 64G FC SFP + |
LWL - 10 كم
|
57-1000496-01
|
XBR-000468 (عبوة واحدة)
XBR-000469 (8 عبوات)
|
| 64G FC SFP + |
ELWL - 25 كم
|
57-1000497-01
|
XBR-000466 (عبوة واحدة)
|
|
32G FC SFP +
|
SWL
|
57-1000333-01
|
XBR-000212 (عبوة واحدة)
XBR-000213 (8 عبوات)
|
| 32G FC SFP + |
SWL
|
57-1000485-01
|
XBR-000412 (عبوة واحدة)
XBR-000413 (8 عبوات)
|
| 32G FC SFP + |
LWL - 10 كم
|
57-1000332-01
|
XBR-000238 (عبوة واحدة)
XBR-000239 (8 عبوات)
|
| 32G FC SFP + |
LWL - 10 كم
|
57-1000486-01
|
XBR-000438 (عبوة واحدة)
XBR-000439 (8 عبوات)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000355-01
|
XBR-000278 (عبوة واحدة)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000494-01
|
XBR-000478 (عبوة واحدة)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000498-01
|
XBR-000479 (عبوة واحدة)
|
|
16G FC SFP +
|
SWL
|
57-0000088-01
|
XBR-000192 (عبوة واحدة)
XBR-000193 (8 عبوات)
|
|
16G FC SFP +
|
SWL
|
57-1000487-01
|
XBR-000492 (عبوة واحدة)
XBR-000493 (8 عبوات)
|
|
16G FC SFP +
|
LWL - 10 كم |
57-0000089-01
|
XBR-000198 (عبوة واحدة)
XBR-000199 (8 عبوات)
|
|
16G FC SFP +
|
LWL - 10 كم |
57-1000488-01
|
XBR-000498 (عبوة واحدة)
XBR-000499 (8 عبوات)
|
|
16G FC SFP +
|
ELWL - 25 كم |
57-1000262-01
|
XBR-000258 (عبوة واحدة)
|
|
16G FC SFP +
|
ELWL - 25 كم |
57-1000489-01
|
XBR-000458 (عبوة واحدة)
|
|
8G FC SFP +
|
SWL
|
57-1000117-01
|
XBR-000163 (عبوة واحدة)
XBR-000164 (8 عبوات)
|
| 8G FC SFP + | LWL - 10 كم |
57-1000027-02
|
XBR-000153 (عبوة واحدة)
XBR-000172 (8 عبوات)
|
| 8G FC SFP + | ELWL - 25 كم |
57-0000080-01
|
XBR-000174 (عبوة واحدة)
|
Q2: هل هذا جهاز الإرسال والاستقبال الأصلي Brocade Original 4x16G 100M FC SFP؟
ج 2: نعم ، Topstar هو الموزع الرئيسي لشركة Brocade في الصين ، نحن نبيع العلامة التجارية SFP منذ عام 2006 ولا نبيع أبدًا عناصر مزيفة أو نسخًا للعلامة التجارية.
Q3: هل يوفر SFP الخاص بك ضمانًا للجودة؟
A3: بالنسبة لـ brocade SFP ، نقدم ضمانًا لمدة سنة واحدة.أي مشكلة في الجودة ، فإننا سوف تحل محل لك ؛
Q4: هل يمكنك إرسال وحدة SFP إلى مكاني؟وكم من الوقت يستغرق؟
A4: نعم ، يمكننا توفير الشحن من الباب إلى الباب عبر الخدمات اللوجستية DHL و FEDEX و Aramex و UPS وغيرها.
تستغرق اللوجيستية السريعة عمومًا من 5 إلى 12 يومًا لتصبح عالمية.
