تفاصيل المنتج:
|
| مركز الطول الموجي: | 840 نانومتر إلى 860 نانومتر | درجة حرارة: | 0 درجة مئوية ~ + 70 درجة مئوية |
|---|---|---|---|
| وزن: | 0.05 كجم / قطعة | أداء: | سرعة خط 10.3125 جيجابت / ثانية ، ازدواج كامل |
| نوع الكابل: | MMF | مسافة الكابل: | 300 م |
| موصل: | LC مزدوج الاتجاه المتوافق مع معايير الصناعة | متوافق: | بنفايات |
Brocade XBR-000218 57-1000114-01 10G Fibre Channel SFP + جهاز الإرسال والاستقبال 850nm 300m LC MMF Module
مواصفات جهاز Brocade SWL FC SFP + جهاز الإرسال والاستقبال بسرعة 10 جيجابت في الثانية
يعتبر الطراز Brocade 10.3125Gb / s SR SFP + 850 نانومتر SFP يتوافق مع مواصفات 10G Ethernet.
تشمل مميزات المنتج ما يلي:
• جهاز إرسال VCSEL متعدد الأوضاع 850 نانومتر
• التوافق مع IEEE 802.3ae لتشغيل 10.3125Gb / s
• ميزات التشخيص لكل SFF-8472 ،
واجهة المراقبة التشخيصية لأجهزة الإرسال والاستقبال الضوئية ، مما يوفر مراقبة في الوقت الفعلي لما يلي:
- القدرة الضوئية المرسلة
- استقبال الطاقة الضوئية
- تيار تحيز الليزر
- درجة الحرارة
- جهد الإمداد
• موصل LC مزدوج قياسي صناعي
• أطوال ارتباط 300 متر بمعدل 10.3125 جيجابت / ثانية على ألياف OM3
• IEC 60825-1 الفئة 1 / CDRH من الفئة 1 ليزر ، آمن على العين
• تحذير الامتثال بنفايات
• لا تنظر عبر المنافذ الضوئية ، حيث إنها تشكل خطراً محتملاً على العين.
• SFP هو جهاز من الفئة 1 من حساسية ESD.يجب التعامل معها وفقًا لذلك.
طلب رقم الجزء
• XBR-000180 (عبوة واحدة)
• XBR-000181 (8 عبوات)
الامتثال التنظيمي والمعايير
أمريكا الشمالية: UL / CSA 60950 ، CDRH Class 1
الاتحاد الأوروبي: EN 60950 ، EN 60825 الفئة 1
معلمات لـ10 جيجابت في الثانية SWL 300M FC SFP + جهاز الإرسال والاستقبالوحدة:
| أداء | إيثرنت: سرعة خط 10.3125Gb / s ، ازدواج كامل |
| وسائط | موصل SFP + ، LC قابل للتوصيل على الساخن ومعايير الصناعة ؛الوصول القصير (ريال سعودي) |
| معايير التشغيل |
الإرسال (Tx): • الطول الموجي: 840 نانومتر إلى 860 نانومتر • متوسط الطاقة: ≤ –1 ديسيبل • RIN: -128 ديسيبل-هرتز كحد أقصى • نسبة الانقراض: 3 ديسيبل
تلقي (Rx): • الطول الموجي: 840 نانومتر إلى 860 نانومتر • متوسط الطاقة: -1 ديسيبل كحد أقصى • خسارة العودة البصرية: 12 ديسيبل دقيقة • الحساسية غير المجهدة: 77 µW ، −11.1 ديسيبل ميلي واط • SRS OMA: 180 µW ، –7.5 ديسيبل ميلي واط • قطع 3 ديسيبل كحد أقصى: 12.3 جيجا هرتز |
| مسافات التشغيل |
OM2 50 ميكرومتر (500 ميجا هرتز × كم): • إيثرنت 10.3125 جيجابت / ثانية: المسافة: 82 مترًا كحد أقصى OM3 50 ميكرومتر (2000 ميجا هرتز × كم): • إيثرنت 10.3125 جيجابت / ثانية: المسافة: 300 متر كحد أقصى |
| مقاس |
العرض: 14.80 ملم (0.58 بوصة) الارتفاع: 12.21 ملم (0.48 بوصة) العمق: 56.70 ملم (2.23 بوصة) |
| درجة حرارة التخزين | 40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| تبديد الطاقة | 1.0 واط |

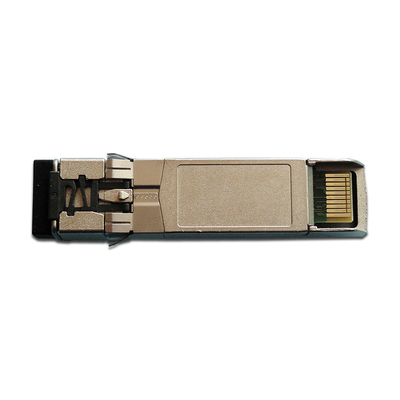

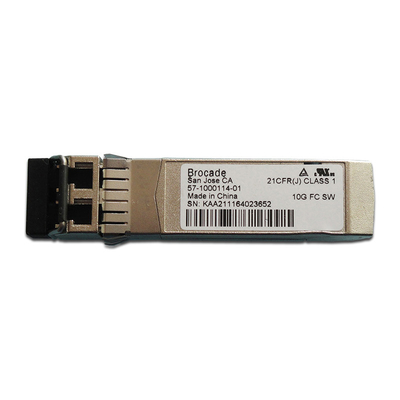

صور لـبروكيد10Gb / s SWL FC SFP + جهاز الإرسال والاستقبال
التعليمات
س 1.باستثناء الوحدات الضوئية Brocade 10Gb / s SWL FC SFP + جهاز الإرسال والاستقبال ، ما الذي يمكنك تقديمه أيضًا من Brocade sfp؟
A1: الرجاء التحقق من النموذج أدناه للوحدة البصرية Brocade التي يمكننا تقديمها ؛
| معدل البيانات |
وصف
|
تصنيع
رقم القطعة
|
ترتيب الديباج
رقم القطعة
|
|
4x32G FC QSFP +
|
SWL
|
57-1000351-01
|
XBR-000275 (عبوة واحدة)
|
| 4x32G FC QSFP + |
SWL
|
57-1000490-01
|
XBR-000475 (عبوة واحدة)
|
| 4x32G FC QSFP + |
2 كم
|
57-1000480-01
|
XBR-000285 (عبوة واحدة)
|
| 64G FC SFP + |
SWL
|
57-1000495-01
|
XBR-000462 (عبوة واحدة)
XBR-000463 (8 عبوات)
|
| 64G FC SFP + |
LWL - 10 كم
|
57-1000496-01
|
XBR-000468 (عبوة واحدة)
XBR-000469 (8 عبوات)
|
| 64G FC SFP + |
ELWL - 25 كم
|
57-1000497-01
|
XBR-000466 (عبوة واحدة)
|
|
32G FC SFP +
|
SWL
|
57-1000333-01
|
XBR-000212 (عبوة واحدة)
XBR-000213 (8 عبوات)
|
| 32G FC SFP + |
SWL
|
57-1000485-01
|
XBR-000412 (عبوة واحدة)
XBR-000413 (8 عبوات)
|
| 32G FC SFP + |
LWL - 10 كم
|
57-1000332-01
|
XBR-000238 (عبوة واحدة)
XBR-000239 (8 عبوات)
|
| 32G FC SFP + |
LWL - 10 كم
|
57-1000486-01
|
XBR-000438 (عبوة واحدة)
XBR-000439 (8 عبوات)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000355-01
|
XBR-000278 (عبوة واحدة)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000494-01
|
XBR-000478 (عبوة واحدة)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000498-01
|
XBR-000479 (عبوة واحدة)
|
|
16G FC SFP +
|
SWL
|
57-0000088-01
|
XBR-000192 (عبوة واحدة)
XBR-000193 (8 عبوات)
|
|
16G FC SFP +
|
SWL
|
57-1000487-01
|
XBR-000492 (عبوة واحدة)
XBR-000493 (8 عبوات)
|
|
16G FC SFP +
|
LWL - 10 كم |
57-0000089-01
|
XBR-000198 (عبوة واحدة)
XBR-000199 (8 عبوات)
|
|
16G FC SFP +
|
LWL - 10 كم |
57-1000488-01
|
XBR-000498 (عبوة واحدة)
XBR-000499 (8 عبوات)
|
|
16G FC SFP +
|
ELWL - 25 كم |
57-1000262-01
|
XBR-000258 (عبوة واحدة)
|
|
16G FC SFP +
|
ELWL - 25 كم |
57-1000489-01
|
XBR-000458 (عبوة واحدة)
|
|
8G FC SFP +
|
SWL
|
57-1000117-01
|
XBR-000163 (عبوة واحدة)
XBR-000164 (8 عبوات)
|
| 8G FC SFP + | LWL - 10 كم |
57-1000027-02
|
XBR-000153 (عبوة واحدة)
XBR-000172 (8 عبوات)
|
| 8G FC SFP + | ELWL - 25 كم |
57-0000080-01
|
XBR-000174 (عبوة واحدة)
|
س 2: هل هذا جهاز الإرسال والاستقبال الأصلي Brocade Original 10G SWL FC SFP +؟
ج 2: نعم ، Topstar هو الموزع الرئيسي لشركة Brocade في الصين ، نحن نبيع العلامة التجارية SFP منذ عام 2006 ولا نبيع أبدًا عناصر مزيفة أو نسخًا للعلامة التجارية.
Q3: هل يوفر SFP الخاص بك ضمانًا للجودة؟
A3: بالنسبة لـ brocade SFP ، نقدم ضمانًا لمدة سنة واحدة.أي مشكلة في الجودة ، فإننا سوف تحل محل لك ؛
Q4: هل يمكنك إرسال وحدة SFP إلى مكاني؟وكم من الوقت يستغرق؟
A4: نعم ، يمكننا توفير الشحن من الباب إلى الباب عبر الخدمات اللوجستية DHL و FEDEX و Aramex و UPS وغيرها.
تستغرق اللوجيستية السريعة عمومًا من 5 إلى 12 يومًا لتصبح عالمية.
