تفاصيل المنتج:
|
| مركز الطول الموجي: | 840 إلى 860 نانومتر | درجة حرارة: | 0 درجة مئوية ~ + 70 درجة مئوية |
|---|---|---|---|
| وزن: | 0.05 كجم / قطعة | أداء: | استشعار تلقائي لسرعات منفذ 2 و 4 و 8 جيجابت / ثانية |
| نوع الكابل: | MMF | مسافة الكابل: | 150 م |
| موصل: | LC مزدوج الاتجاه المتوافق مع معايير الصناعة | متوافق: | بنفايات |
Brocade 57-1000012-01 SFP + FC SFP + Transceiver 8G SWL 850nm MMF XBR-000148 الوحدة البصرية
بروكيد8Gb / s SWL FC SFP + جهاز الإرسال والاستقبالتحديد
تعد SWL SFP من Brocade بسرعة 8 جيجابت / ثانية أجهزة إرسال واستقبال ضوئية رقمية للتشخيص الرقمي قابلة للتبديل أثناء التشغيل وبجهد منخفض (3.3 فولت) تدعم الارتباطات التسلسلية عالية السرعة عبر الألياف الضوئية متعددة الأوضاع بمعدلات إشارة تصل إلى 8.5 جيجابت / ثانية.تتوافق مع SFP + الميكانيكية (SFF-8432) والمواصفات البصرية والكهربائية (FC-PI-4) لأجهزة الإرسال والاستقبال المزدوجة LC.
جهاز الإرسال والاستقبال البصري SWL 8 جيجابت / ثانية من Brocade عبارة عن SFP متعدد التصنيفات 850 نانومتر يتوافق مع مواصفات القناة الليفية 8.5 / 4.25 / 2.125 جيجابت / ثانية.
تشمل مميزات المنتج ما يلي:
• جهاز إرسال VCSEL متعدد الأوضاع 850 نانومتر
• التوافق مع FC-PI-4 لتشغيل 8.5 / 4.25 / 2.125 جيجابت / ثانية
• ميزات التشخيص وفقًا لـ SFF-8472 "واجهة المراقبة التشخيصية لأجهزة الإرسال والاستقبال البصرية"
توفير المراقبة في الوقت الحقيقي لما يلي:
- القدرة الضوئية المرسلة
- استقبال الطاقة الضوئية
- تيار تحيز الليزر
- درجة حرارة
- مصدر التيار
• موصل LC مزدوج قياسي صناعي
• أطوال وصلة 150 مترًا بمعدل 8.5 جيجابت / ثانية ألياف OM3
• IEC 60825-1 الفئة 1 / CDRH من الفئة 1 ليزر ، آمن على العين
• الامتثال لتوجيه القيود المفروضة على المواد الخطرة (RoHS)
معلمات لـ8Gb / s SWL FC SFP + وحدة الإرسال والاستقبال:
| أداء | القناة الليفية: سرعة خط 2.125 و 4.250 و 8.5 جيجابت / ثانية ، ازدواج كامل ؛استشعار تلقائي لسرعات منفذ 2 و 4 و 8 جيجابت / ثانية |
| وسائط |
قابل للتوصيل على الساخن ، قابل للتوصيل بعامل الشكل الصغير القياسي في الصناعة (SFP +) ، موصل LC ؛الطول الموجي القصير (SWL) |
| معايير التشغيل |
الإرسال (Tx): الطول الموجي: 840 إلى 860 نانومتر العرض الطيفي: 0.65 نانومتر متوسط الطاقة: -8 ديسيبل RIN: -128 ديسيبل / هرتز كحد أقصى خسارة العودة البصرية: -12 ديسيبل الحد الأدنى OMA: 302 μW ، -5.2 ديسيبل ميلي واط
تلقي (Rx): الطول الموجي: 770 إلى 860 نانومتر متوسط الطاقة: 0 ديسيبل خسارة العودة البصرية: -12 ديسيبل الحساسية غير المجهدة: 76 ميكرون ، -11.2 ديسيبل ميلي واط SRS OMA: 148 ميغاواط ، -8.3 ديسيبل ميلي واط 3 ديسيبل كحد أقصى: 12 جيجا هرتز |
| مسافات التشغيل |
OM1 62.5 ميكرومتر (200-500 ميجا هرتز * كم) فقدان المسافة 2 جيجابت / ثانية قناة ليفية 0.5 إلى 150 م 2.10 ديسيبل 4 جيجابت / ثانية قناة ليفية 0.5 إلى 70 م 1.78 ديسيبل 8 جيجابت / ثانية قناة ليفية 0.5 إلى 21 م 1.58 ديسيبل
OM2 50 ميكرومتر (500 ميجا هرتز * كم) فقدان المسافة 2 جيجابت / ثانية قناة ليفية 0.5 إلى 300 م 2.62 ديسيبل 4 جيجابت / ثانية قناة ليفية 0.5 إلى 150 م 2.06 ديسيبل 8 جيجابت / ثانية قناة ليفية 0.5 إلى 50 م 1.68 ديسيبل
OM3 50 ميكرومتر (1500 ميجا هرتز * كم) فقدان المسافة 2 جيجابت / ثانية قناة ليفية 0.5 إلى 500 م 3.31 ديسيبل 4 جيجابت / ثانية قناة ليفية 0.5 إلى 380 م 2.88 ديسيبل 8 جيجابت / ثانية قناة ليفية 0.5 إلى 150 م 2.04 ديسيبل |
| مقاس |
العرض: 14.00 ملم (0.55 بوصة) الارتفاع: 12.40 ملم (0.49 بوصة) العمق: 57.50 ملم (2.26 بوصة) |
| درجة حرارة التخزين | 40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| تبديد الطاقة | 0.8 واط |

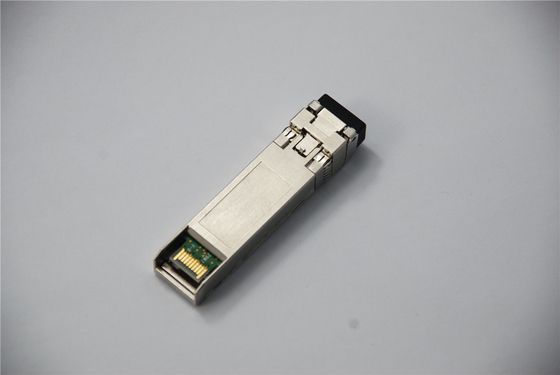

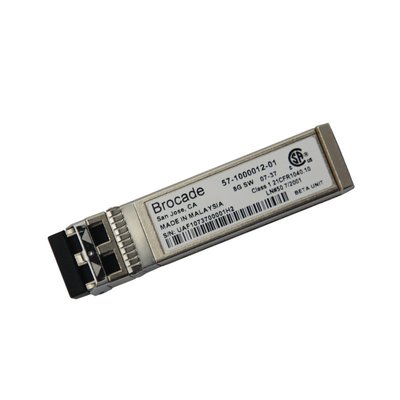

صورة فوتوغرافية لـ Brocade 8Gb / s SWL FC SFP + Transceiver
التعليمات
س 1.باستثناء هذا الطراز Brocade 8Gb / s SWL FC SFP + الوحدات الضوئية لجهاز الإرسال والاستقبال ، ما الذي يمكنك تقديمه أيضًا من Brocade sfp؟
A1: الرجاء التحقق من النموذج أدناه للوحدة البصرية Brocade التي يمكننا تقديمها ؛
| معدل البيانات |
وصف
|
تصنيع
رقم القطعة
|
ترتيب الديباج
رقم القطعة
|
|
4x32G FC QSFP +
|
SWL
|
57-1000351-01
|
XBR-000275 (عبوة واحدة)
|
| 4x32G FC QSFP + |
SWL
|
57-1000490-01
|
XBR-000475 (عبوة واحدة)
|
| 4x32G FC QSFP + |
2 كم
|
57-1000480-01
|
XBR-000285 (عبوة واحدة)
|
| 64G FC SFP + |
SWL
|
57-1000495-01
|
XBR-000462 (عبوة واحدة)
XBR-000463 (8 عبوات)
|
| 64G FC SFP + |
LWL - 10 كم
|
57-1000496-01
|
XBR-000468 (عبوة واحدة)
XBR-000469 (8 عبوات)
|
| 64G FC SFP + |
ELWL - 25 كم
|
57-1000497-01
|
XBR-000466 (عبوة واحدة)
|
|
32G FC SFP +
|
SWL
|
57-1000333-01
|
XBR-000212 (عبوة واحدة)
XBR-000213 (8 عبوات)
|
| 32G FC SFP + |
SWL
|
57-1000485-01
|
XBR-000412 (عبوة واحدة)
XBR-000413 (8 عبوات)
|
| 32G FC SFP + |
LWL - 10 كم
|
57-1000332-01
|
XBR-000238 (عبوة واحدة)
XBR-000239 (8 عبوات)
|
| 32G FC SFP + |
LWL - 10 كم
|
57-1000486-01
|
XBR-000438 (عبوة واحدة)
XBR-000439 (8 عبوات)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000355-01
|
XBR-000278 (عبوة واحدة)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000494-01
|
XBR-000478 (عبوة واحدة)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000498-01
|
XBR-000479 (عبوة واحدة)
|
|
16G FC SFP +
|
SWL
|
57-0000088-01
|
XBR-000192 (عبوة واحدة)
XBR-000193 (8 عبوات)
|
|
16G FC SFP +
|
SWL
|
57-1000487-01
|
XBR-000492 (عبوة واحدة)
XBR-000493 (8 عبوات)
|
|
16G FC SFP +
|
LWL - 10 كم |
57-0000089-01
|
XBR-000198 (عبوة واحدة)
XBR-000199 (8 عبوات)
|
|
16G FC SFP +
|
LWL - 10 كم |
57-1000488-01
|
XBR-000498 (عبوة واحدة)
XBR-000499 (8 عبوات)
|
|
16G FC SFP +
|
ELWL - 25 كم |
57-1000262-01
|
XBR-000258 (عبوة واحدة)
|
|
16G FC SFP +
|
ELWL - 25 كم |
57-1000489-01
|
XBR-000458 (عبوة واحدة)
|
|
8G FC SFP +
|
SWL
|
57-1000117-01
|
XBR-000163 (عبوة واحدة)
XBR-000164 (8 عبوات)
|
| 8G FC SFP + | LWL - 10 كم |
57-1000027-02
|
XBR-000153 (عبوة واحدة)
XBR-000172 (8 عبوات)
|
| 8G FC SFP + | ELWL - 25 كم |
57-0000080-01
|
XBR-000174 (عبوة واحدة)
|
س 2: هل هذا جهاز الإرسال والاستقبال الأصلي Brocade Original 8G SWL FC SFP +؟
ج 2: نعم ، Topstar هو الموزع الرئيسي لشركة Brocade في الصين ، نحن نبيع العلامة التجارية SFP منذ عام 2006 ولا نبيع أبدًا عناصر مزيفة أو نسخًا للعلامة التجارية.
Q3: هل يوفر SFP الخاص بك ضمانًا للجودة؟
A3: بالنسبة لـ brocade SFP ، نقدم ضمانًا لمدة سنة واحدة.أي مشكلة في الجودة ، فإننا سوف تحل محل لك ؛
Q4: هل يمكنك إرسال وحدة SFP إلى مكاني؟وكم من الوقت يستغرق؟
A4: نعم ، يمكننا توفير الشحن من الباب إلى الباب عبر الخدمات اللوجستية DHL و FEDEX و Aramex و UPS وغيرها.
تستغرق اللوجيستية السريعة عمومًا من 5 إلى 12 يومًا لتصبح عالمية.
