تفاصيل المنتج:
|
| مركز الطول الموجي: | 1271/1291/1311/1331 نانومتر | درجة حرارة: | 0 درجة مئوية ~ + 70 درجة مئوية |
|---|---|---|---|
| وزن: | 0.05 كجم / قطعة | أداء: | سرعة خط 40 جيجابت / ثانية ، ازدواج كامل |
| نوع الكابل: | SMF | مسافة الكابل: | 40 كم |
| موصل: | موصل LC مزدوج | متوافق: | فئة CDRH 1 |
| سحب اللون: | أسود | ||
| إبراز: | جهاز الإرسال والاستقبال UL FC SFP,جهاز إرسال واستقبال FC SFP بطول 40 كم,دوبلكس LC 40G-QSFP-ER4 |
||
Brocade 57-1000327-01 FC SFP Transceiver 40G-QSFP-ER4 SMF Duplex LC 40km QSFP + Optical Module
بروكيد 40G ER4 10km FC SFPمواصفات جهاز الإرسال والاستقبال
تعد Brocade 57-1000327-01 وحدة إرسال واستقبال عالية الأداء وقابلة للتوصيل السريع مصممة للاستخدام في شبكات 40 Gigabit Ethernet (GbE).إنه متوافق مع QSFP + MSA (اتفاقية متعددة المصادر) ومعايير IEEE 802.3ba ، مما يجعله متوافقًا مع مجموعة واسعة من معدات الشبكات.
دلائل الميزات:
يدعم معيار 40GBASE-ER4 Ethernet
دعم كابل الألياف البصرية أحادي الوضع
أربع قنوات بمعدل نقل بيانات 10 جيجابت / ثانية لكل قناة
عامل الشكل QSFP + القابل للتوصيل على الساخن
مراقبة التشخيص الرقمي (DDM)
متوافق مع معايير QSFP + MSA و IEEE 802.3ba
تأكد من إيقاف تشغيل معدات الشبكة قبل تثبيت وحدة الإرسال والاستقبال.
تحقق من أن وحدة الإرسال والاستقبال متوافقة مع جهازك.
قم بمحاذاة الوحدة مع الفتحة المقابلة في الجهاز وادفعها برفق في مكانها.
قم بتوصيل موصل LC المزدوج لكابل الألياف البصرية أحادي الوضع بوحدة الإرسال والاستقبال.
قم بتشغيل معدات الشبكات.
مراقبة التشخيص الرقمي (DDM):
تدعم وحدة الإرسال والاستقبال Brocade 57-1000327-01 DDM ، والتي توفر مراقبة في الوقت الفعلي للعديد من المعلمات مثل الطاقة المرسلة والطاقة المستقبلة ودرجة الحرارة.تتيح هذه الميزة لمسؤولي الشبكة تحديد المشكلات واستكشاف الأخطاء وإصلاحها بسرعة ، وتحسين أداء الشبكة وموثوقيتها.
طلب
بروكيد VDX 6740 /VDX 6740Tمفاتيح
بروكيدVDX 6940–144S / VDX 6940–36Qمسلسل
بروكيد8770 مفاتيح
طلب رقم الجزء
40G-QSFP-ER4
معلمات لـ40G ER4 10 كم FC SFPجهاز الإرسال والاستقبالوحدة:
| أداء | سرعة خط 40 جيجابت / ثانية ، ازدواج كامل |
| وسائط | موصل QSFP و LC قابل للتوصيل على الساخن ومتوافق مع معايير الصناعة |
| معايير التشغيل |
الإرسال (Tx): • الطول الموجي: 1271/1291/1311/1331 نانومتر • تصميم 4 CWDM Lanes MUX / DEMUX
تلقي (Rx): • الطول الموجي: 1271/1291/1311/1331 نانومتر • الحساسية غير المجهدة: −6 ديسيبل |
| متوافق | معدلات بيانات Infiniband QDR / DDR |
| شهادة |
متوافق مع RoHS |
| مقاس |
العرض: 18.35 ملم (0.72 بوصة) الارتفاع: 13.25 ملم (0.52 بوصة) العمق: 71.0 ملم (2.79 بوصة) |
| درجة حرارة التخزين | 40 درجة مئوية إلى + 85 درجة مئوية (من -40 درجة فهرنهايت إلى + 185 درجة فهرنهايت) |
احتياطات السلامة:
لا تنظر مباشرة إلى كبل الألياف الضوئية أو وحدة الإرسال والاستقبال.
لا تلمس الموصل البصري لوحدة الإرسال والاستقبال أو كابل الألياف البصرية.
لا تعرض وحدة الإرسال والاستقبال للحرارة الزائدة أو الرطوبة.
استخدم فقط كابلات الألياف الضوئية أحادية الوضع المعتمدة.
خاتمة:
تعتبر وحدة الإرسال والاستقبال Brocade 57-1000327-01 40G-QSFP-ER4 حلاً عالي الأداء وموثوقًا لشبكات 40 جيجابت.إنه يوفر مجموعة من الميزات مثل DDM وعامل الشكل QSFP + القابل للتوصيل السريع والامتثال لمعايير الصناعة.باتباع إرشادات التثبيت واحتياطات السلامة الموضحة في هذا الدليل ، يمكنك ضمان الأداء الأمثل وطول العمر للمعدات الخاصة بك.

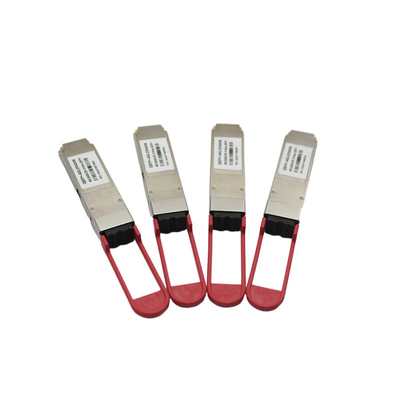

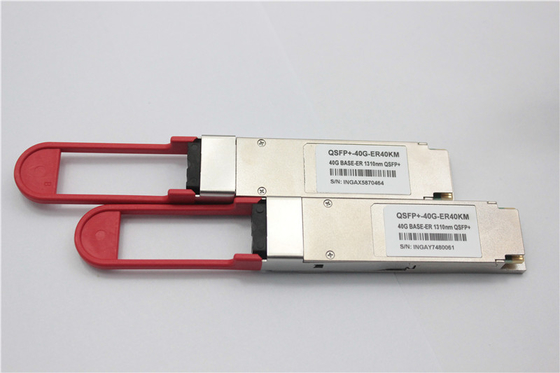

صور لـبروكيد40G ER4 10 كم FC SFPجهاز الإرسال والاستقبال
التعليمات
س 1.باستثناء الوحدات الضوئية Brocade 40G ER4 10km FC SFP لجهاز الإرسال والاستقبال ، ما الذي يمكنك تقديمه أيضًا من Brocade sfp؟
A1: الرجاء التحقق من النموذج أدناه للوحدة البصرية Brocade التي يمكننا تقديمها ؛
| معدل البيانات |
وصف
|
تصنيع
رقم القطعة
|
ترتيب الديباج
رقم القطعة
|
|
4x32G FC QSFP +
|
SWL
|
57-1000351-01
|
XBR-000275 (عبوة واحدة)
|
| 4x32G FC QSFP + |
SWL
|
57-1000490-01
|
XBR-000475 (عبوة واحدة)
|
| 4x32G FC QSFP + |
2 كم
|
57-1000480-01
|
XBR-000285 (عبوة واحدة)
|
| 64G FC SFP + |
SWL
|
57-1000495-01
|
XBR-000462 (عبوة واحدة)
XBR-000463 (8 عبوات)
|
| 64G FC SFP + |
LWL - 10 كم
|
57-1000496-01
|
XBR-000468 (عبوة واحدة)
XBR-000469 (8 عبوات)
|
| 64G FC SFP + |
ELWL - 25 كم
|
57-1000497-01
|
XBR-000466 (عبوة واحدة)
|
|
32G FC SFP +
|
SWL
|
57-1000333-01
|
XBR-000212 (عبوة واحدة)
XBR-000213 (8 عبوات)
|
| 32G FC SFP + |
SWL
|
57-1000485-01
|
XBR-000412 (عبوة واحدة)
XBR-000413 (8 عبوات)
|
| 32G FC SFP + |
LWL - 10 كم
|
57-1000332-01
|
XBR-000238 (عبوة واحدة)
XBR-000239 (8 عبوات)
|
| 32G FC SFP + |
LWL - 10 كم
|
57-1000486-01
|
XBR-000438 (عبوة واحدة)
XBR-000439 (8 عبوات)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000355-01
|
XBR-000278 (عبوة واحدة)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000494-01
|
XBR-000478 (عبوة واحدة)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000498-01
|
XBR-000479 (عبوة واحدة)
|
|
16G FC SFP +
|
SWL
|
57-0000088-01
|
XBR-000192 (عبوة واحدة)
XBR-000193 (8 عبوات)
|
|
16G FC SFP +
|
SWL
|
57-1000487-01
|
XBR-000492 (عبوة واحدة)
XBR-000493 (8 عبوات)
|
|
16G FC SFP +
|
LWL - 10 كم |
57-0000089-01
|
XBR-000198 (عبوة واحدة)
XBR-000199 (8 عبوات)
|
|
16G FC SFP +
|
LWL - 10 كم |
57-1000488-01
|
XBR-000498 (عبوة واحدة)
XBR-000499 (8 عبوات)
|
|
16G FC SFP +
|
ELWL - 25 كم |
57-1000262-01
|
XBR-000258 (عبوة واحدة)
|
|
16G FC SFP +
|
ELWL - 25 كم |
57-1000489-01
|
XBR-000458 (عبوة واحدة)
|
|
8G FC SFP +
|
SWL
|
57-1000117-01
|
XBR-000163 (عبوة واحدة)
XBR-000164 (8 عبوات)
|
| 8G FC SFP + | LWL - 10 كم |
57-1000027-02
|
XBR-000153 (عبوة واحدة)
XBR-000172 (8 عبوات)
|
| 8G FC SFP + | ELWL - 25 كم |
57-0000080-01
|
XBR-000174 (عبوة واحدة)
|
Q2: هل هذا بروكيد الأصلي 40G 100m FC QSFP + جهاز الإرسال والاستقبال؟
ج 2: نعم ، Topstar هو الموزع الرئيسي لشركة Brocade في الصين ، فنحن نبيع العلامة التجارية SFP منذ عام 2006 ولا نبيع أبدًا عناصر العلامة التجارية المزيفة أو المنسوخة.
Q3: هل يوفر SFP الخاص بك ضمانًا للجودة؟
A3: بالنسبة لـ brocade SFP ، نقدم ضمانًا لمدة سنة واحدة.أي مشكلة في الجودة ، فإننا سوف تحل محل لك ؛
Q4: هل يمكنك إرسال وحدة SFP إلى مكاني؟وكم من الوقت يستغرق؟
A4: نعم ، يمكننا توفير الشحن من الباب إلى الباب عبر الخدمات اللوجستية DHL و FEDEX و Aramex و UPS وغيرها.
تستغرق اللوجيستية السريعة عمومًا من 5 إلى 12 يومًا لتصبح عالمية.
