تفاصيل المنتج:
|
| مركز الطول الموجي: | 850 نانومتر | درجة حرارة: | 0 درجة مئوية ~ + 70 درجة مئوية |
|---|---|---|---|
| وزن: | 0.05 كجم / قطعة | أداء: | استشعار تلقائي لسرعات منفذ 2 و 4 و 8 جيجابت / ثانية |
| نوع الكابل: | MMF | مسافة الكابل: | 150 م |
| موصل: | LC مزدوج الاتجاه المتوافق مع معايير الصناعة | متوافق: | بنفايات |
| إبراز: | جهاز الإرسال والاستقبال متعدد القنوات الليفي,SFP + جهاز الإرسال والاستقبال ذو القناة الليفية,بروكيد ذو القناة الليفية SFP |
||
بروكيد 57-0000088-01 SFP + وحدة الإرسال والاستقبال الضوئية 16 جيجا متعدد الأوضاع
بروكيد57-0000088-0116 جيجابت / ثانية SWL FC SFP + جهاز الإرسال والاستقبالتحديد
تعد وحدات الإرسال والاستقبال SWL SFP من Brocade بسعة 16 جيجابت / ثانية قابلة للتبديل السريع والجهد المنخفض (3.3 فولت) والتي تدعم الارتباطات التسلسلية عالية السرعة عبر الألياف الضوئية متعددة الأوضاع بمعدلات إشارة تصل إلى 8.5 جيجابت / ثانية.تتوافق مع SFP + الميكانيكية (SFF-8432) والمواصفات البصرية والكهربائية (FC-PI-4) لأجهزة الإرسال والاستقبال المزدوجة LC.
جهاز الإرسال والاستقبال البصري SWL من Brocade بسرعة 16 جيجابت / ثانية هو جهاز SFP متعدد التصنيفات بقوة 850 نانومتر ويتوافق مع مواصفات القناة الليفية 8.5 / 4.25 / 2.125 جيجابت / ثانية.
منتجبروكيد57-0000088-0116 جيجابت / ثانيةتشمل النقاط البارزة:
• جهاز إرسال VCSEL متعدد الأوضاع 850 نانومتر
• التوافق مع FC-PI-4 لتشغيل 8.5 / 4.25 / 2.125 جيجابت / ثانية
• ميزات التشخيص وفقًا لـ SFF-8472 "واجهة المراقبة التشخيصية لأجهزة الإرسال والاستقبال البصرية"
توفير المراقبة في الوقت الحقيقي لما يلي:
- القدرة الضوئية المنقولة
- استقبال الطاقة الضوئية
- تيار تحيز الليزر
- درجة حرارة
- مصدر التيار
• موصل LC مزدوج قياسي صناعي
• أطوال وصلة 150 مترًا بمعدل 8.5 جيجابت / ثانية ألياف OM3
• IEC 60825-1 الفئة 1 / CDRH من الفئة 1 ليزر ، آمن على العين
• الامتثال لتوجيه القيود المفروضة على المواد الخطرة (RoHS)
معلمات لـ 16Gb / s SWL FC SFP + وحدة الإرسال والاستقبال:
| أداء | القناة الليفية: سرعة خط 2.125 و 4.250 و 8.5 جيجابت / ثانية ، ازدواج كامل ؛استشعار تلقائي لسرعات منفذ 2 و 4 و 8 جيجابت / ثانية |
| وسائط |
قابل للتوصيل على الساخن ، قابل للتوصيل بعامل الشكل الصغير القياسي في الصناعة (SFP +) ، موصل LC ؛الطول الموجي القصير (SWL) |
| معايير التشغيل |
الإرسال (Tx): الطول الموجي: 840 إلى 860 نانومتر العرض الطيفي: 0.65 نانومتر متوسط الطاقة: -8 ديسيبل RIN: -128 ديسيبل / هرتز كحد أقصى خسارة العودة البصرية: -12 ديسيبل الحد الأدنى OMA: 302 μW ، -5.2 ديسيبل ميلي واط
تلقي (Rx): الطول الموجي: 770 إلى 860 نانومتر متوسط الطاقة: 0 ديسيبل خسارة العودة البصرية: -12 ديسيبل الحساسية غير المجهدة: 76 ميكرون ، -11.2 ديسيبل ميلي واط SRS OMA: 148 ميغاواط ، -8.3 ديسيبل ميلي واط 3 ديسيبل كحد أقصى: 12 جيجا هرتز |
| مسافات التشغيل |
OM1 62.5 ميكرومتر (200-500 ميجا هرتز * كم) فقدان المسافة 2 جيجابت / ثانية قناة ليفية 0.5 إلى 150 م 2.10 ديسيبل 4 جيجابت / ثانية قناة ليفية 0.5 إلى 70 م 1.78 ديسيبل 8 جيجابت / ثانية قناة ليفية 0.5 إلى 21 م 1.58 ديسيبل
OM2 50 ميكرومتر (500 ميجا هرتز * كم) فقدان المسافة 2 جيجابت / ثانية قناة ليفية 0.5 إلى 300 م 2.62 ديسيبل 4 جيجابت / ثانية قناة ليفية 0.5 إلى 150 م 2.06 ديسيبل 8 جيجابت / ثانية قناة ليفية 0.5 إلى 50 م 1.68 ديسيبل
OM3 50 ميكرومتر (1500 ميجا هرتز * كم) فقدان المسافة 2 جيجابت / ثانية قناة ليفية 0.5 إلى 500 م 3.31 ديسيبل 4 جيجابت / ثانية قناة ليفية 0.5 إلى 380 م 2.88 ديسيبل 8 جيجابت / ثانية قناة ليفية 0.5 إلى 150 م 2.04 ديسيبل |
| مقاس |
العرض: 14.00 ملم (0.55 بوصة) الطول: 12.40 ملم (0.49 بوصة) العمق: 57.50 ملم (2.26 بوصة) |
| درجة حرارة التخزين | 40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| تبديد الطاقة | 0.8 واط |

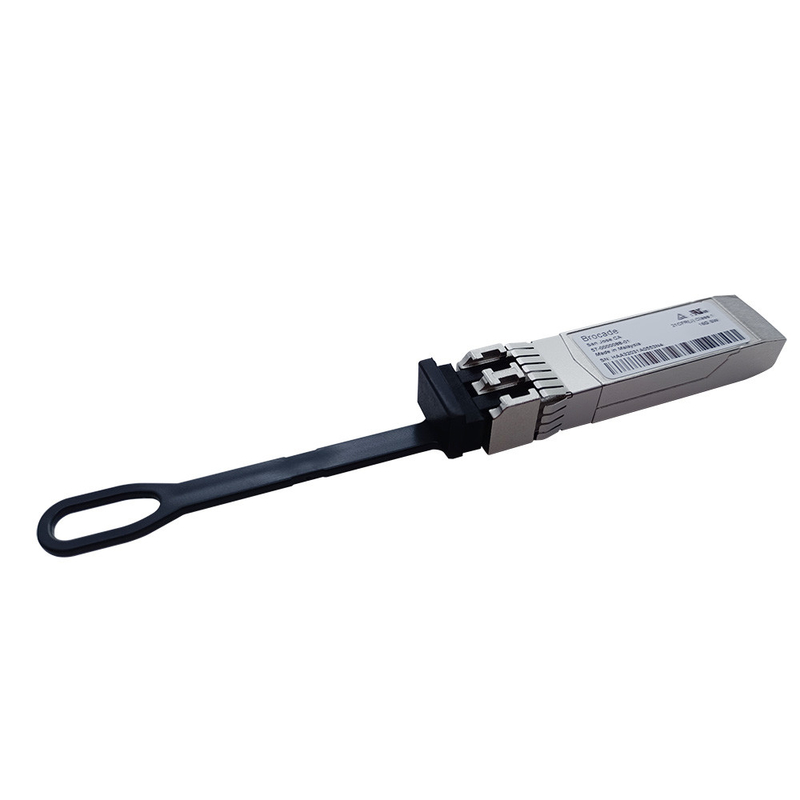

صورة فوتوغرافية لـ Brocade 16Gb / s57-0000088-01SWL FC SFP + جهاز الإرسال والاستقبال
التعليمات
س 1.باستثناء هذا الطراز Brocade 8Gb / s SWL FC SFP + الوحدات الضوئية لجهاز الإرسال والاستقبال ، ما الذي يمكنك تقديمه أيضًا من Brocade sfp؟
A1: الرجاء التحقق من النموذج أدناه للوحدة البصرية Brocade التي يمكننا تقديمها ؛
| معدل البيانات |
وصف
|
تصنيع
رقم القطعة
|
ترتيب الديباج
رقم القطعة
|
|
4x32G FC QSFP +
|
SWL
|
57-1000351-01
|
XBR-000275 (عبوة واحدة)
|
| 4x32G FC QSFP + |
SWL
|
57-1000490-01
|
XBR-000475 (عبوة واحدة)
|
| 4x32G FC QSFP + |
2 كم
|
57-1000480-01
|
XBR-000285 (عبوة واحدة)
|
| 64G FC SFP + |
SWL
|
57-1000495-01
|
XBR-000462 (عبوة واحدة)
XBR-000463 (8 عبوات)
|
| 64G FC SFP + |
LWL - 10 كم
|
57-1000496-01
|
XBR-000468 (عبوة واحدة)
XBR-000469 (8 عبوات)
|
| 64G FC SFP + |
ELWL - 25 كم
|
57-1000497-01
|
XBR-000466 (عبوة واحدة)
|
|
32G FC SFP +
|
SWL
|
57-1000333-01
|
XBR-000212 (عبوة واحدة)
XBR-000213 (8 عبوات)
|
| 32G FC SFP + |
SWL
|
57-1000485-01
|
XBR-000412 (عبوة واحدة)
XBR-000413 (8 عبوات)
|
| 32G FC SFP + |
LWL - 10 كم
|
57-1000332-01
|
XBR-000238 (عبوة واحدة)
XBR-000239 (8 عبوات)
|
| 32G FC SFP + |
LWL - 10 كم
|
57-1000486-01
|
XBR-000438 (عبوة واحدة)
XBR-000439 (8 عبوات)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000355-01
|
XBR-000278 (عبوة واحدة)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000494-01
|
XBR-000478 (عبوة واحدة)
|
| 32G FC SFP + |
ELWL - 25 كم
|
57-1000498-01
|
XBR-000479 (عبوة واحدة)
|
|
16G FC SFP +
|
SWL
|
57-0000088-01
|
XBR-000192 (عبوة واحدة)
XBR-000193 (8 عبوات)
|
|
16G FC SFP +
|
SWL
|
57-1000487-01
|
XBR-000492 (عبوة واحدة)
XBR-000493 (8 عبوات)
|
|
16G FC SFP +
|
LWL - 10 كم |
57-0000089-01
|
XBR-000198 (عبوة واحدة)
XBR-000199 (8 عبوات)
|
|
16G FC SFP +
|
LWL - 10 كم |
57-1000488-01
|
XBR-000498 (عبوة واحدة)
XBR-000499 (8 عبوات)
|
|
16G FC SFP +
|
ELWL - 25 كم |
57-1000262-01
|
XBR-000258 (عبوة واحدة)
|
|
16G FC SFP +
|
ELWL - 25 كم |
57-1000489-01
|
XBR-000458 (عبوة واحدة)
|
|
8G FC SFP +
|
SWL
|
57-1000117-01
|
XBR-000163 (عبوة واحدة)
XBR-000164 (8 عبوات)
|
| 8G FC SFP + | LWL - 10 كم |
57-1000027-02
|
XBR-000153 (عبوة واحدة)
XBR-000172 (8 عبوات)
|
| 8G FC SFP + | ELWL - 25 كم |
57-0000080-01
|
XBR-000174 (عبوة واحدة)
|
س 2: هل هذا جهاز الإرسال والاستقبال الأصلي Brocade Original 8G SWL FC SFP +؟
ج 2: نعم ، Topstar هو الموزع الرئيسي لشركة Brocade في الصين ، فنحن نبيع العلامة التجارية SFP منذ عام 2006 ولا نبيع أبدًا عناصر مزيفة أو نسخًا للعلامة التجارية.
Q3: هل يوفر SFP الخاص بك ضمانًا للجودة؟
A3: بالنسبة لـ brocade SFP ، نقدم ضمانًا لمدة سنة واحدة.أي مشكلة في الجودة ، فإننا سوف تحل محل لك ؛
Q4: هل يمكنك إرسال وحدة SFP إلى مكاني؟وكم من الوقت يستغرق؟
A4: نعم ، يمكننا توفير الشحن من الباب إلى الباب عبر الخدمات اللوجستية DHL و FEDEX و Aramex و UPS وغيرها.
تستغرق اللوجيستية السريعة عمومًا من 5 إلى 12 يومًا لتصبح عالمية.
